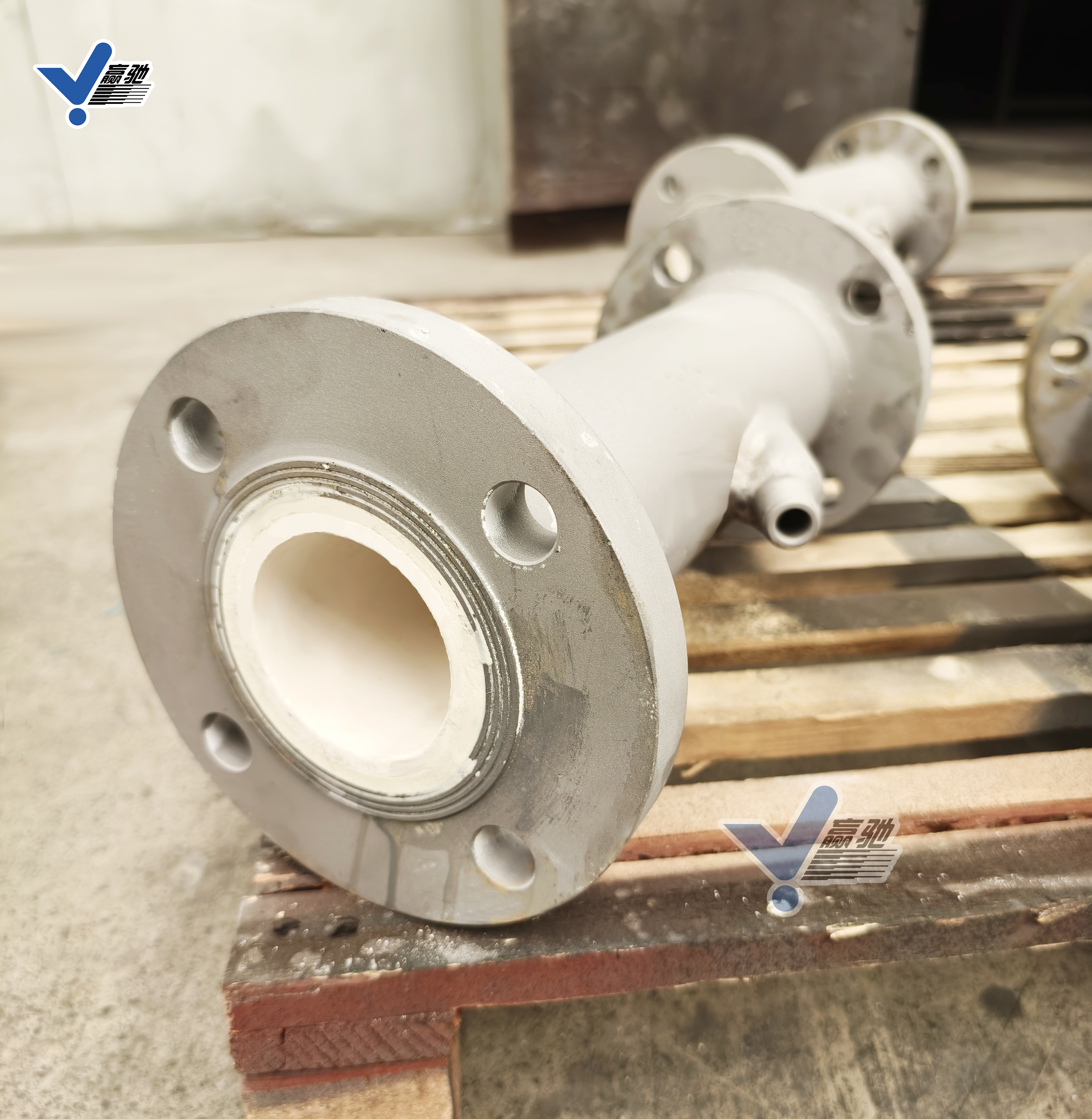

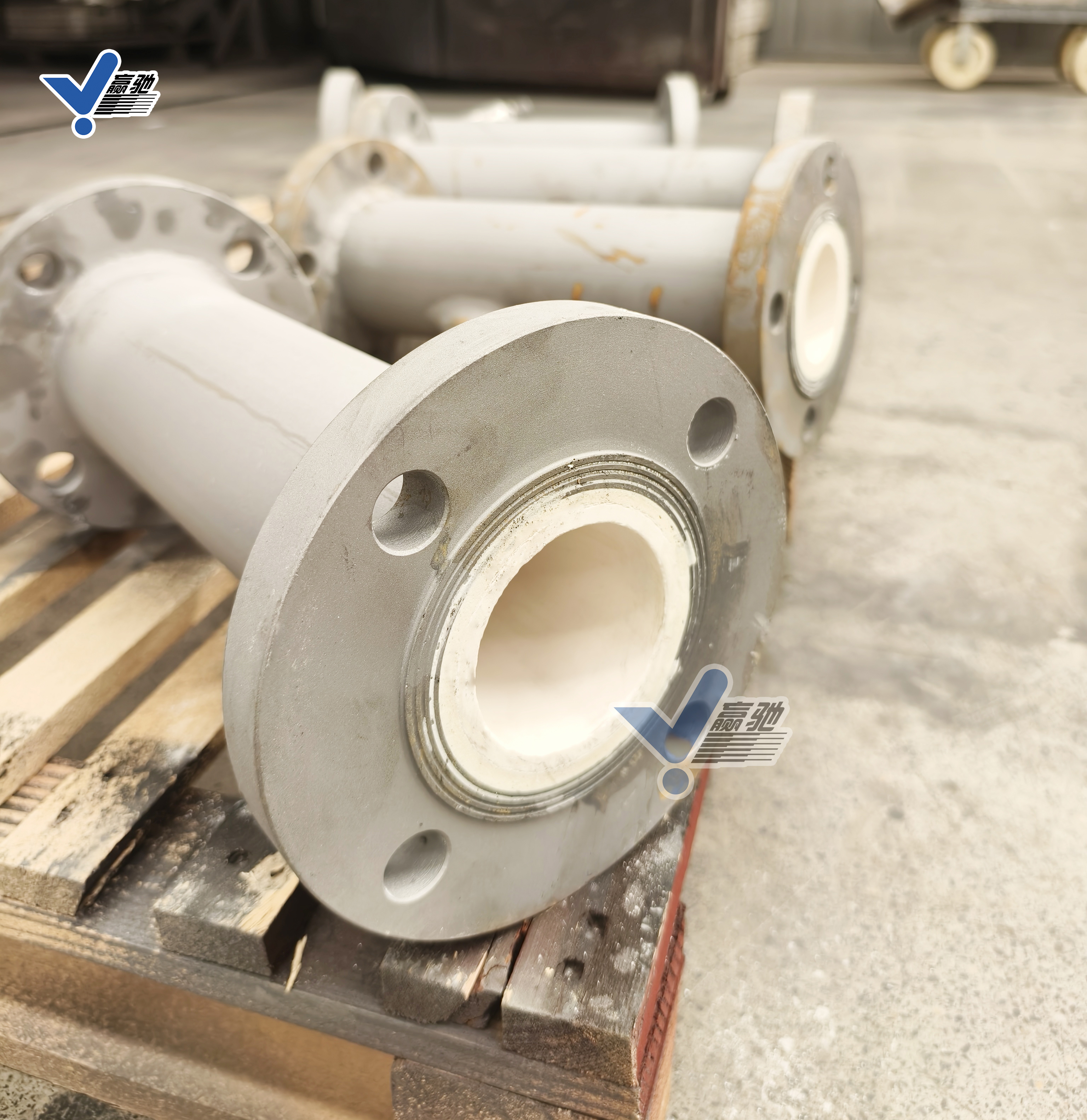

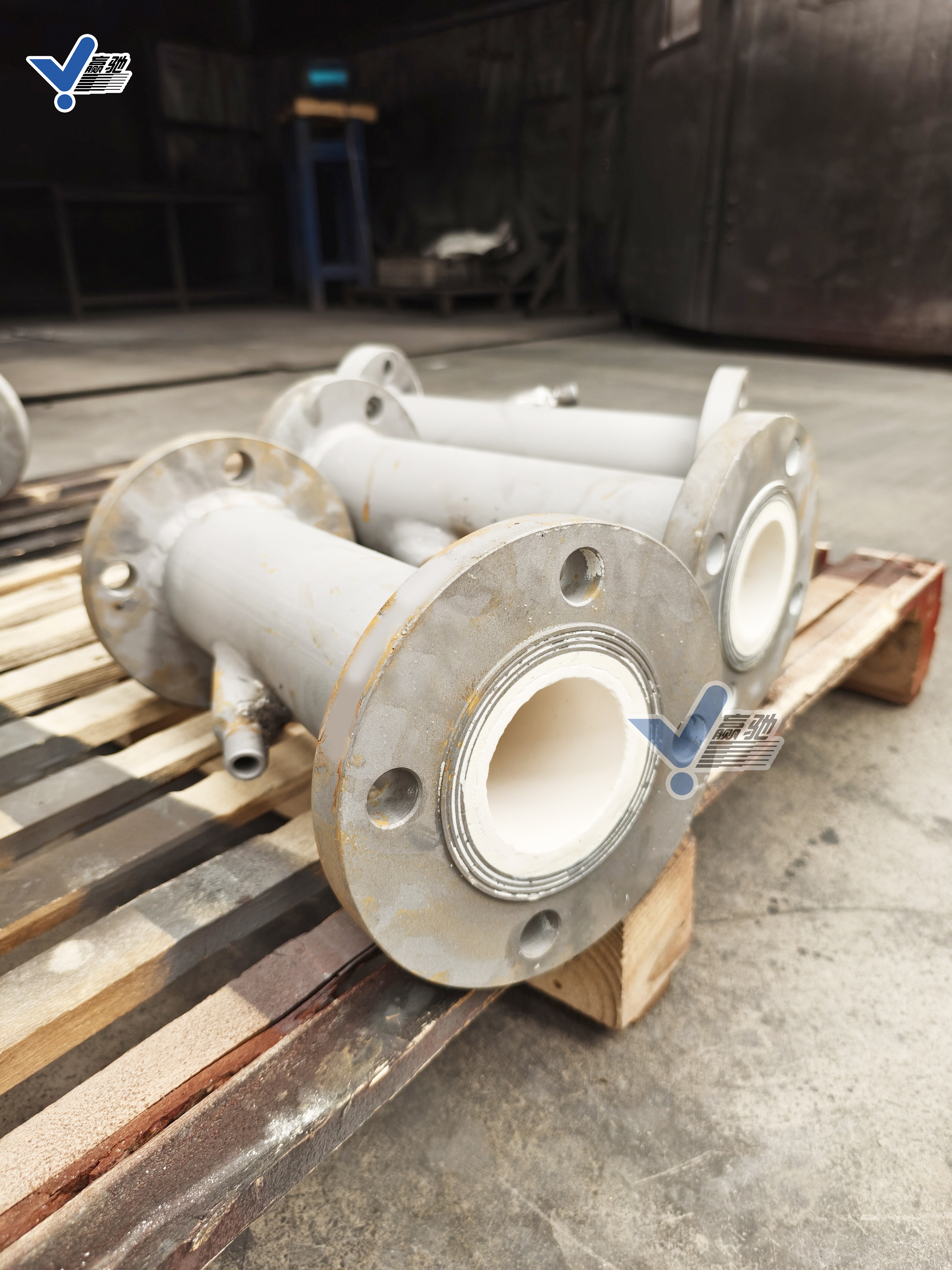

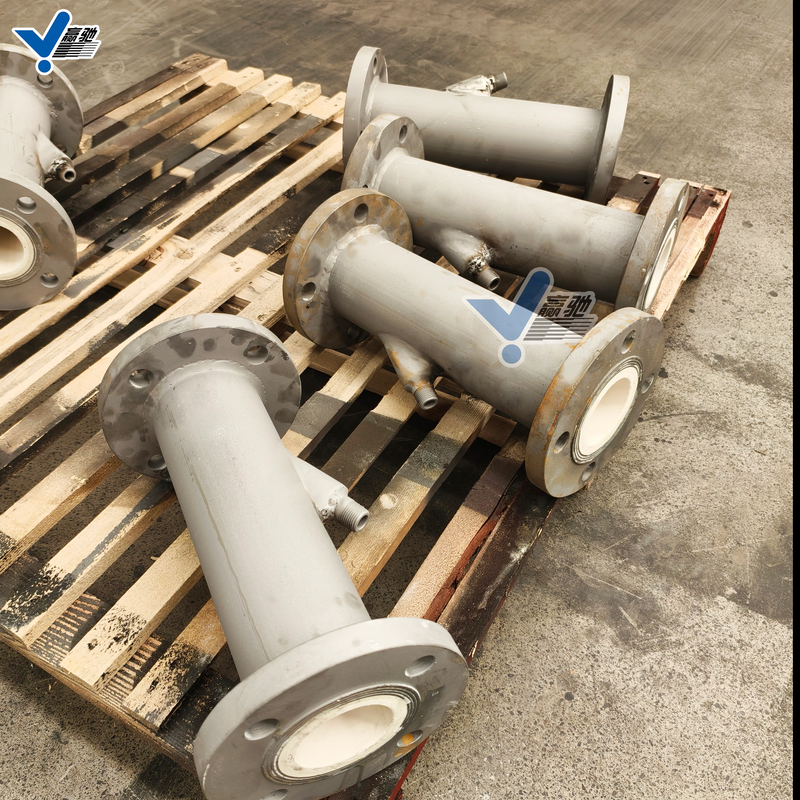

带注水管的直管内衬陶瓷环是一种复合型耐磨管道结构，在金属管道内壁镶嵌高纯度氧化铝陶瓷环，并集成注水冷却/清洗系统，专为高温高磨损易结垢的严苛输送工况设计
陶瓷环硬度HRA≥85，耐磨性是高铬铸铁的10倍以上，尤其适合输送铁矿砂煤粉水泥熟料等磨蚀性介质
案例：某电厂输煤管道原用钢衬寿命6个月，改用陶瓷环+注水冷却后，使用5年未更换
注水管通水冷却：可快速降低管壁温度，避免高温物料（如800℃烧结矿）导致金属管道软化变形
智能温控选项：可集成温度传感器，超温自动启动水冷系统
高压水/气冲洗：通过注水管反向喷射，清除粘附物料（如污泥黏土），减少停机清洗频率
化工清洗兼容：可接入酸/碱清洗剂，解决结垢问题（如脱硫浆液管道）
维护成本降低60%：仅需更换磨损陶瓷环，金属管道主体可重复使用
能耗优化：陶瓷内壁光滑（Ra≤0.4μm），流体阻力降低15%~20%
| 行业 | 问题痛点 | 陶瓷环+注水管解决方案 |
|---|---|---|
| 电力行业 | 煤粉冲刷+高温导致管道穿孔 | 95%陶瓷环+循环水冷，寿命＞5年 |
| 冶金行业 | 红热矿渣（1000℃）黏结管壁 | 99%陶瓷环+高压水冷，防堵+防变形 |
| 化工行业 | 酸浆腐蚀+结晶堵塞 | 99.5%陶瓷环+耐酸注水管，定期化学冲洗 |
| 矿山行业 | 铁矿砂高速磨损 | 20mm厚陶瓷环+耐磨胶粘，免维护2万小时 |
| 项目 | 参数 |
|---|---|
| 陶瓷环材质 | 92%/95% Al₂O₃（可选） |
| 适用管径 | DN50~DN1000mm |
| 工作温度 | 陶瓷层：-50℃~1600℃；金属管：≤600℃ |
| 注水压力 | 0.3~1.5MPa（可调） |
| 连接方式 | 法兰/焊接/快装卡箍 |
| 对比项 | 陶瓷环+注水管 | 纯金属管道 | 普通陶瓷衬管 |
|---|---|---|---|
| 耐磨性 | ★★★★★（10倍于钢） | ★★ | ★★★★ |
| 耐高温性 | 陶瓷耐1600℃+水冷辅助 | 依赖材质（一般≤400℃） | 陶瓷耐高温但无冷却 |
| 防堵能力 | 支持在线冲洗 | 需停机机械清理 | 无主动清洗功能 |
| 综合成本 | 初期高但长期节省60%+ | 频繁更换，成本高 | 中等，但无法应对高温堵塞 |
按介质选择陶瓷纯度：
煤粉/灰渣：92% Al₂O₃（性价比优选）
铁矿砂/熔渣：95% Al₂O₃（极端磨损）
按温度选择冷却方案：
≤300℃：可选无注水基础型
300~800℃：必须集成水冷系统
特殊需求：
防爆设计：注水管与电气隔离（煤矿用）
食品级：内衬抛光至Ra≤0.2μm
