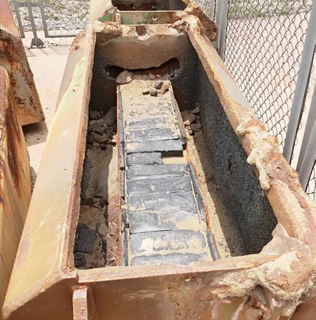

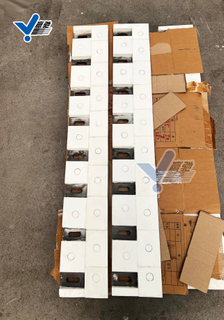

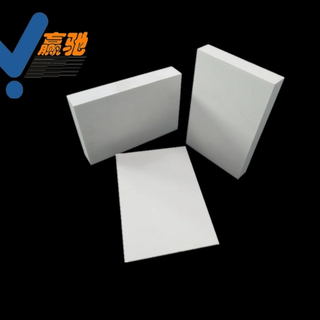

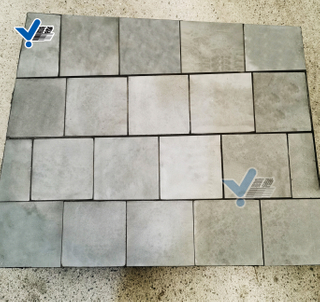

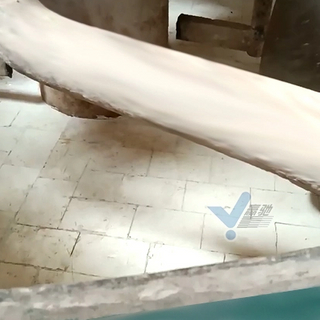

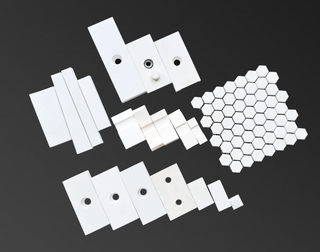

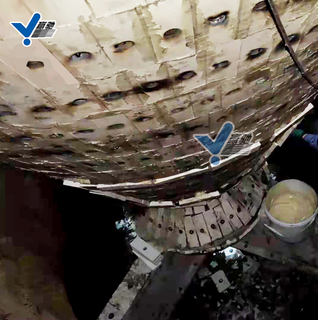

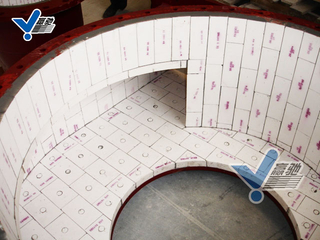

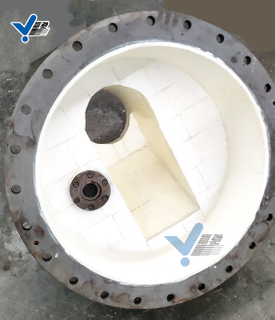

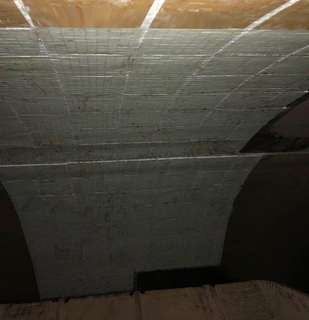

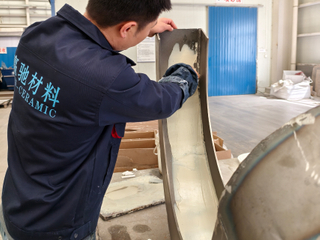

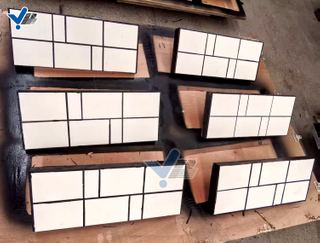

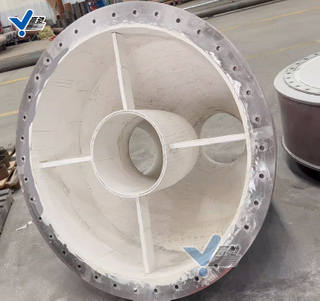

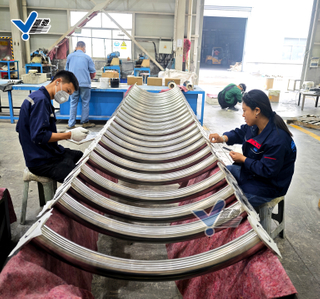

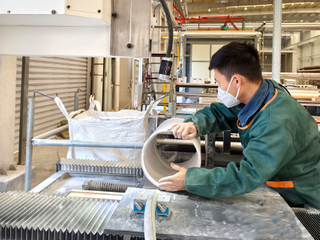

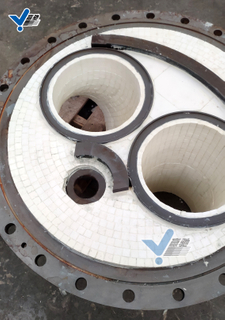

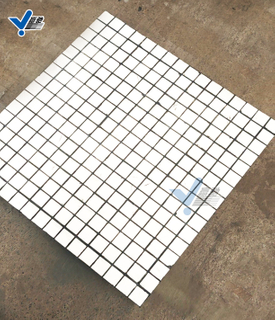

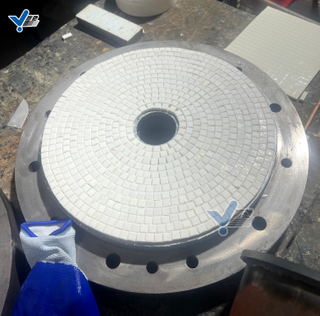

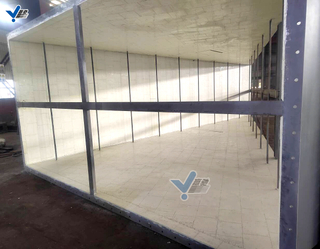

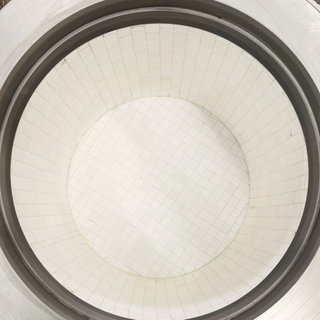

陶瓷衬板空鼓、脱层、掉片反复出现？工业耐磨衬里失效核心原因与根治方案在电力输灰、矿山洗选、水泥粉体、化工脱硫等工业耐磨改造工程中，多数企业都会遇到一个共性难题：耐磨陶瓷衬板施工完工验收合格，投入运行短短数月，就陆续出现局部空鼓、边角起翘、整片脱层、瓷片脱落等问题。很多用户误以为是陶瓷片质量不达标，反复更换高价陶瓷材料，问题却始终无法根治。其实在工业耐磨施工领域，陶瓷衬板失效80%以上的问题都出在粘接体系与施工细节，而非陶瓷本体硬度。劣质施工、错误选材、无序验收，是导致耐磨衬里短命、反复返修的核心根源。本文针对性拆解陶瓷衬板空鼓脱层的核心诱因、行业施工误区、标准化根治方案，帮助企业彻底解决设备耐

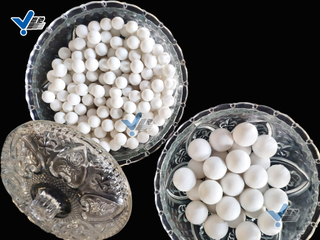

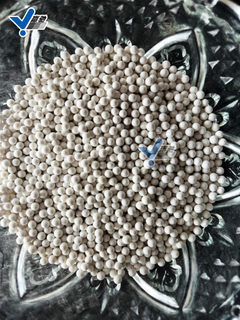

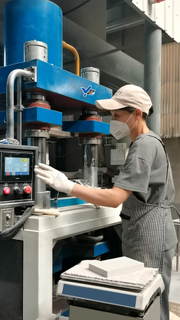

面对磨耗≤0.02‰（0.002%）要求：滚制氧化铝球≠压制氧化铝球，二者差距明显一、核心结论达不到 “滚制、压制效果一样”。在≤0.02‰极低磨耗严苛标准下，同氧化铝含量等级，压制球天然优于滚制球；合格滚制球想要摸到该指标难度极大、稳定性差。二、工艺本质造成内部结构差异等静压 / 模压氧化铝压制球粉料在≥100MPa 高压下成型，生坯致密度高，内部闭气孔极少，晶粒排布均匀。经过 1600℃区间高温烧结后，整体结构一体性强。 稳定量产的95 系列压制球常规磨耗可以稳定控制在 0.03～0.05‰，优化配方与烧结曲线后，能够持续稳定做到≤0.02‰，批次波动小。滚制氧化铝球依靠滚球锅逐层粉料包覆

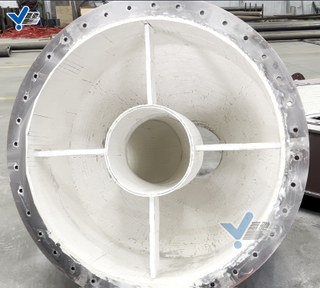

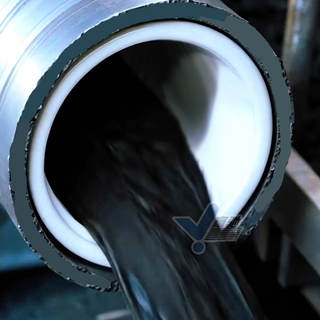

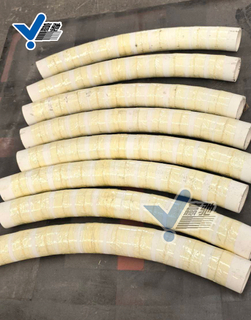

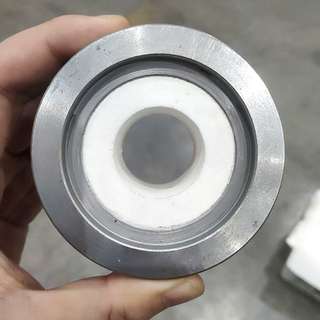

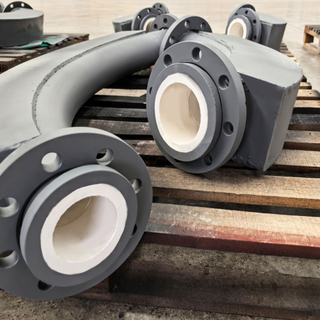

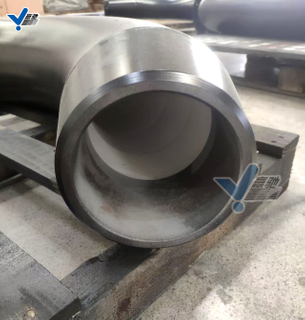

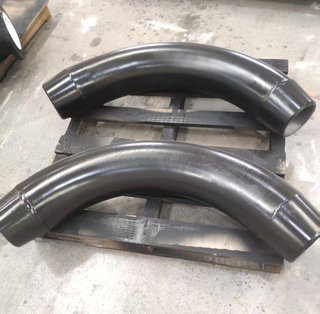

弯头磨损是全管道短板，为何加厚、堆焊都治标不治本？一线核心痛点电厂输灰、矿山矿浆、水泥气力输送管线里，直管常年完好，弯头、三通、变径却 3～6 个月就磨薄穿孔。反复补焊、整段更换，频繁停机中断生产，漏粉漏浆造成物料损耗、现场扬尘环保超标，常年运维成本居高不下。现场磨损原理拆解粉体、矿渣、煤粉流速普遍 18～30m/s，物料在弯头处强制变向，硬质颗粒集中撞击弧面迎风区，形成持续切削式冲刷。普通碳钢、锰钢、高铬合金均为塑性材质，长期撞击下内壁持续剥离减薄，哪怕加厚管壁、表面堆焊耐磨层，也只能小幅延长使用周期，无法从根源解决局部集中磨损问题。很多企业陷入 “磨穿 — 补焊 — 短期再次破损 — 停机

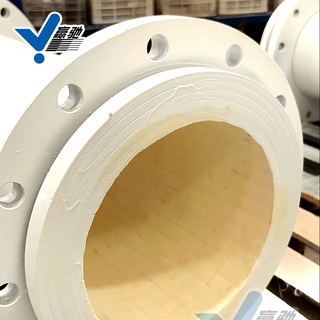

气力输灰系统故障频发，管线磨穿堵管如何一次性根治一线核心痛点火电、建材、冶金气力输灰管线长期输送粉煤灰、窑灰、煤粉，常年存在三大通病：弯头快速磨穿漏灰、管壁积灰缩径堵管、高温工况管线腐蚀变薄。频繁停线疏通、更换管件，风机长期高负荷运转能耗偏高，现场粉尘污染严重，环保管控压力大。输灰管线多重损耗叠加机理气力输送属于气固两相高速流动，管线同时承受冲刷磨损、烟气腐蚀、冷热交变三重破坏：固体颗粒持续切削管壁，弯头、变径磨损速度是直管 3～5 倍；烟气内含酸碱微量介质，长期腐蚀金属内壁，破坏钝化层加速损耗；设备启停产生剧烈温差，普通管材热胀冷缩易出现焊缝开裂、内壁起皮。普通金属管道内壁粗糙，粉尘极易附着
