15589356621 15589356621  |

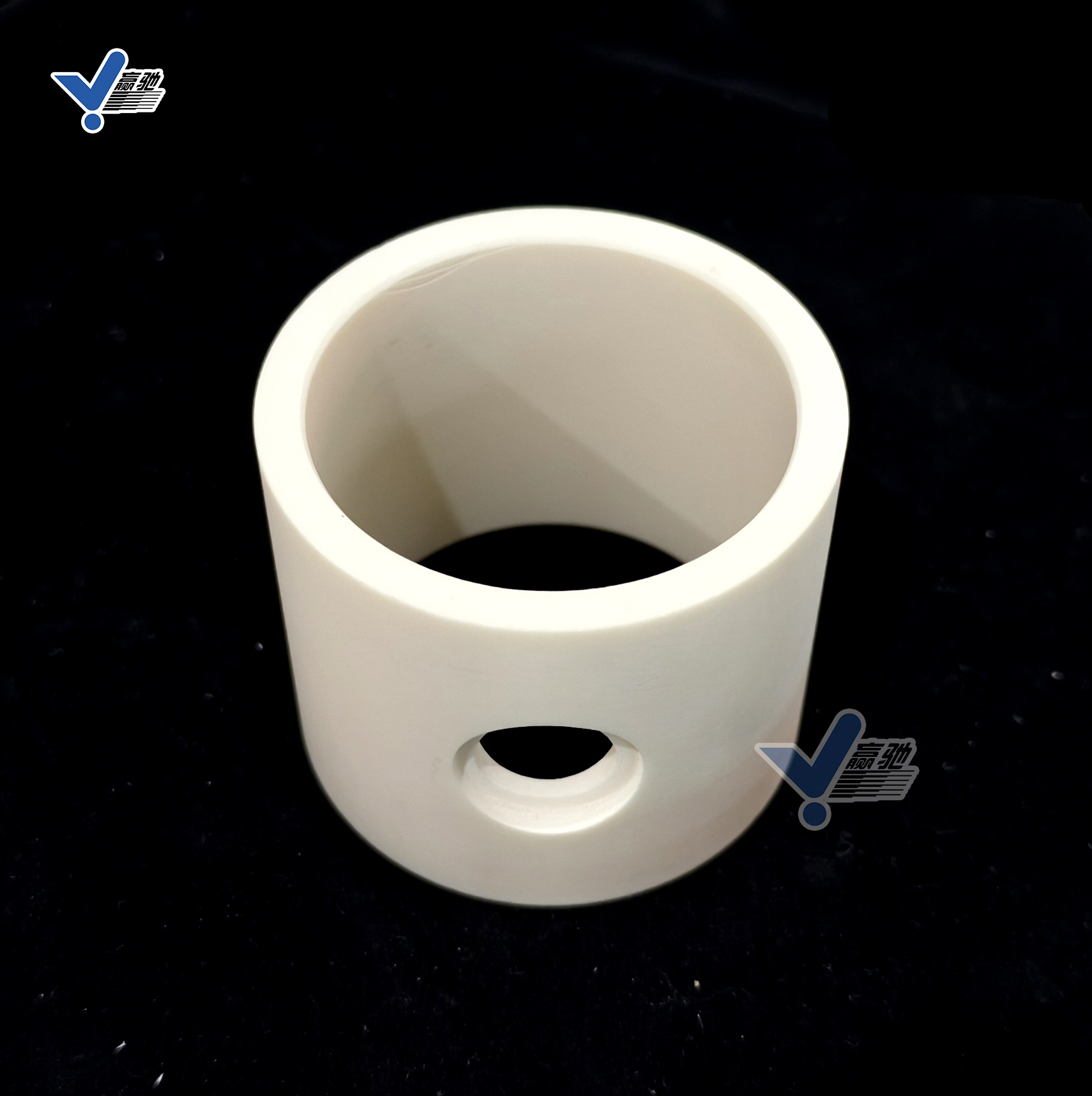

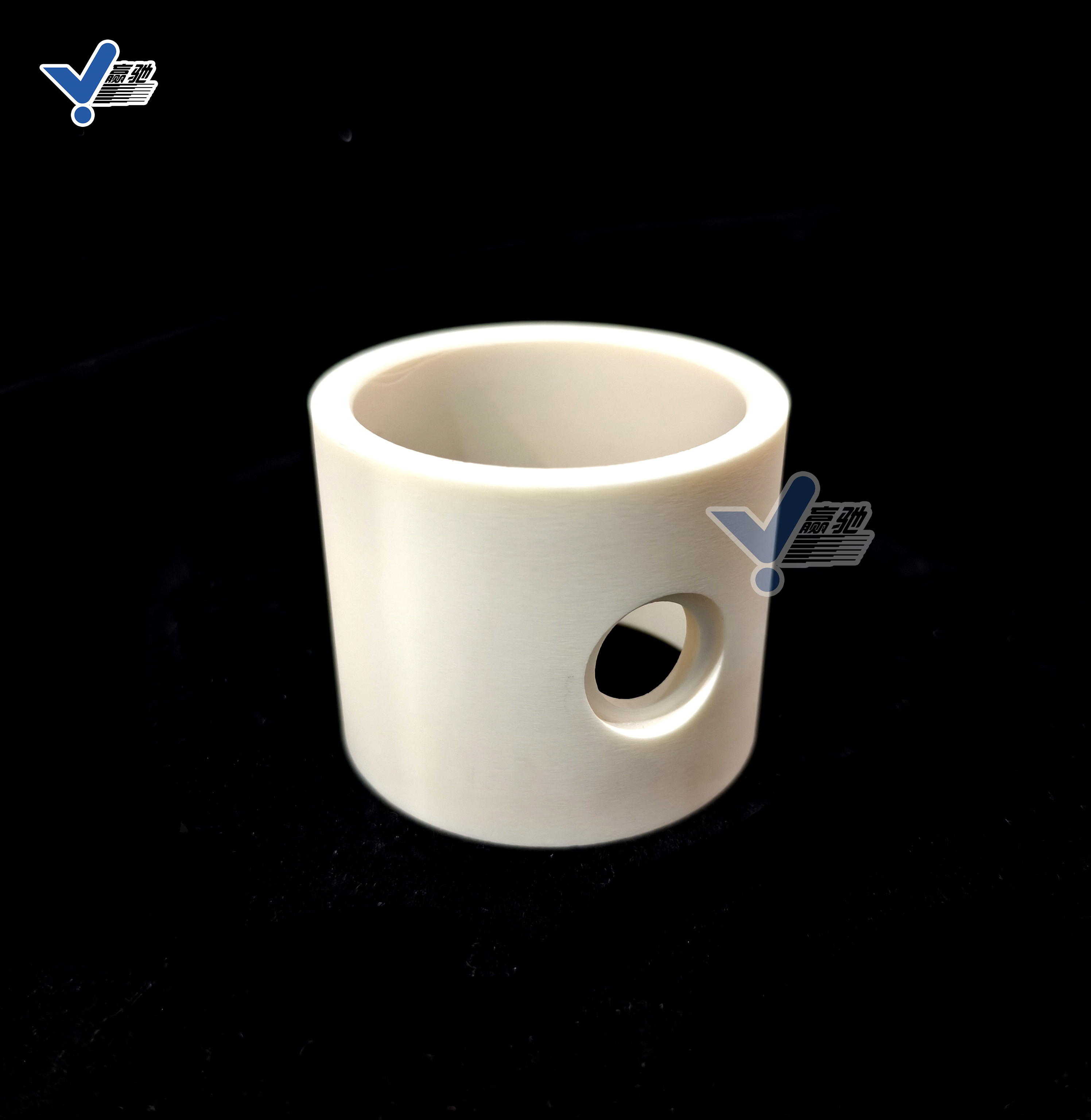

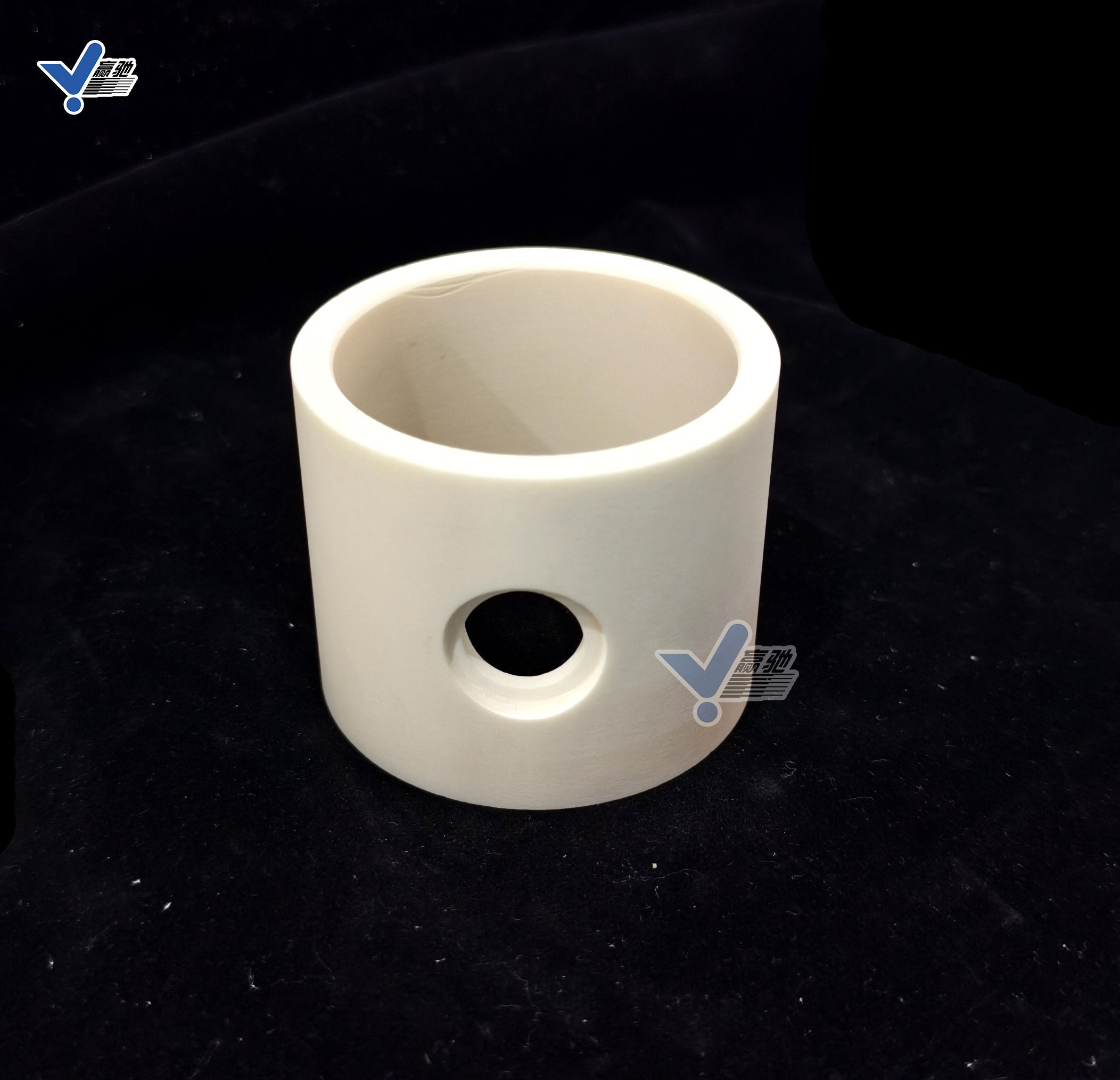

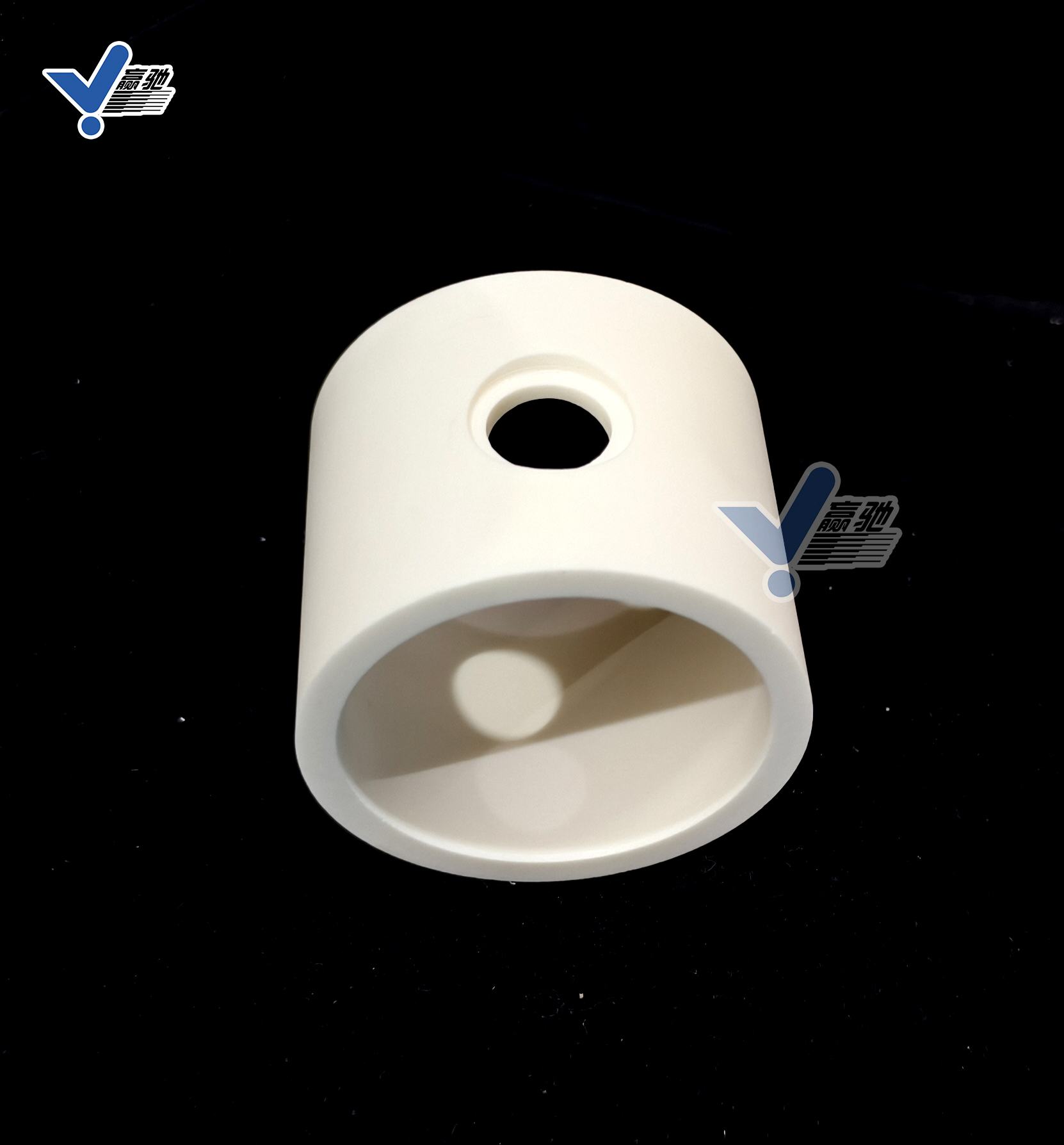

高硬度与耐磨： 99氧化铝的莫氏硬度约为9，仅次于金刚石和碳化硅。其耐磨性远超锰钢与高铬铸铁，在严苛的磨损工况下能显著延长设备使用寿命。
优异的耐高温性能： 熔点高达2072℃，可在1500℃以上的高温环境中长期稳定工作，具备极佳的热稳定性。
卓越的耐腐蚀与化学稳定性： 对各类酸碱介质具有极强的耐受性，不发生化学反应，能够从容应对各类腐蚀性环境。
其他特性： 具备良好的高频绝缘性、低膨胀系数以及低密度（约为钢铁的一半），可有效减轻设备负荷。
原料甄选： 采用纯度≥99%的高纯氧化铝粉体，并科学配比微量添加剂，优化烧结性能与微观结构。
精密成型： 针对带孔环状结构，采用冷等静压（CIP）成型工艺，确保坯体密度高且分布均匀；复杂异形结构亦可采用注浆成型。
高温烧结： 依托新投产窑炉，在1500~1800℃高温下使颗粒充分结合致密化，大幅降低气孔率。
精密后处理： 经过精密切割、内外圆磨削及抛光，严格检验尺寸公差、密度及强度等指标，确保产品高精度交付。
优势： 极高的耐磨与耐腐蚀性、出色的耐高温及热稳定性、化学性质稳定且使用寿命长、密度低。
局限性： 陶瓷材料本身脆性较大，加工难度高，不适用于强冲击载荷场景。
氧化铝陶瓷含量： ≥99%
密度： ≥3.85 g/cm³
洛氏硬度： ≥85 HRA（或维氏硬度 ≥1400 HV）
抗压强度： ≥2400 MPa
抗弯强度： ≥310 MPa
导热系数： 29 W/m·K
