淄博赢驰陶瓷新材料有限公司
——灰渣输送管氧化铝耐磨陶瓷内衬来件加工服务
一、服务概述
我们专注于为火力发电、垃圾焚烧、冶金高炉及化工气化炉等行业，提供专业的灰渣输送管道来件加工服务。针对高温、高速及高磨蚀性灰渣（如飞灰、底灰、炉渣、煤粉灰等）对管道造成的严重冲刷难题，我们采用高纯氧化铝耐磨陶瓷内衬技术，对客户提供的管道进行定制化的贴衬修复与强化。这一方案能显著延长管道的使用寿命，大幅降低企业的停机维护成本。
适用管道类型涵盖：
圆形/方形灰渣输送直管、弯头、三通及变径管；
高温烟道、除尘器进出口管道；
气力输灰、水力排渣、风送渣系统管道；
旧管修复或新管预衬。
二、灰渣输送工况分析
在灰渣输送中，普通碳钢管道的使用寿命通常仅有6到12个月，局部弯头、三通区域甚至3到6个月就会被磨穿。主要面临的挑战如下：灰渣成分：含SiO₂、Al₂O₃、Fe₂O₃、CaO等，硬质颗粒会产生严重的冲刷与切削磨损。
颗粒粒径：0.15mm（部分可达10mm），极易造成点蚀和沟槽磨损。
流速：气力输送通常在1530 m/s，带来高速冲击磨损。
温度：80~400℃（部分可达600℃），面临热应力与机械磨损的复合破坏。
运行时间：连续运行，年运行≥7000小时，属于长期累积磨损。
三、加工流程详解
来件接收与评估
磨损诊断：利用超声波测厚仪检测管道各段剩余壁厚，重点分析弯头外弧、三通分流区、变径过渡区等高磨损区域。
材质分析：确认基管材质（Q235、20#钢、16Mn等），评估焊接与粘接的适应性。
尺寸测绘：精确测量管道直径（Φ89~Φ1200mm）、壁厚、弯曲半径及法兰接口，并建立三维模型用于陶瓷排布设计。
耐磨方案设计（基于灰渣流场特性）
直管段：采用18mm厚氧化铝陶瓷片（92%95% Al₂O₃），矩形拼接且接缝错开流向，旨在均匀防护，降低整体磨耗。
弯头外弧区：采用25mm厚陶瓷片配合仿形曲面设计，进行“螺旋式”贴衬，以抵抗最大冲击角（30°60°）的冲刷。
三通/变径区：采用20mm阶梯陶瓷，配合燕尾槽机械锚固与胶粘复合，防止涡流区冲刷导致陶瓷脱落。
高温区（>300℃）：选用ZTA陶瓷（氧化锆增韧氧化铝）或加设隔热层，提升抗热震性，耐温可达900℃。
（注：陶瓷片采用小尺寸扇形或梯形设计，能更好适应曲面贴合，减少接缝数量。）
陶瓷片安装工艺
表面处理：喷砂除锈至Sa2.5级，粗糙度Ra=5070μm，确保粘接强度。
粘接材料：采用耐高温改性环氧胶（经第三方检测：拉伸剪切强度≥15MPa，压剪强度≥22MPa），适用于80250℃工况；高温区可选无机胶+锚固复合。

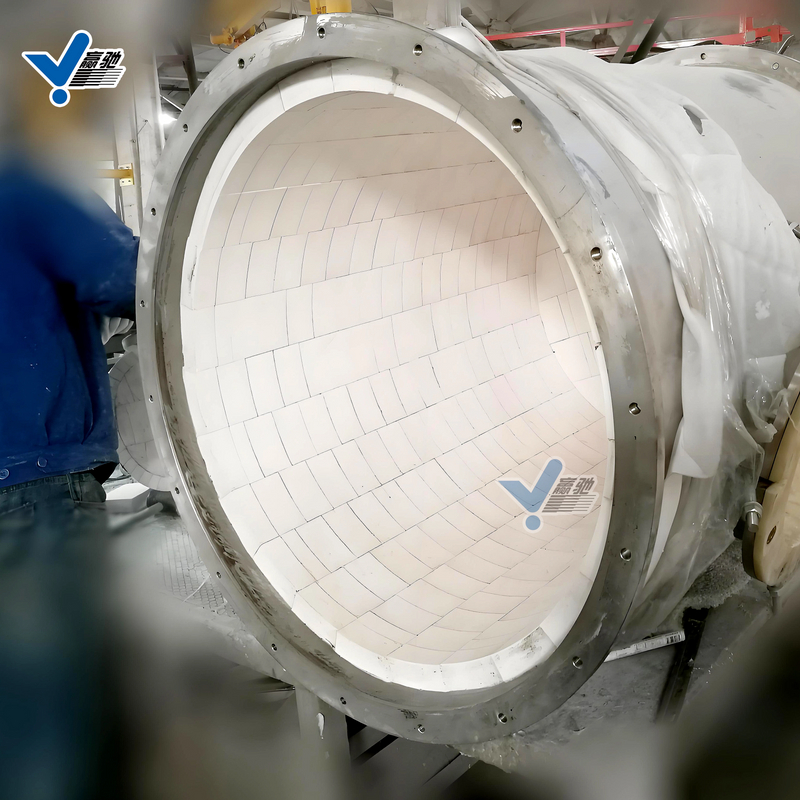

贴衬工艺：直管段陶瓷片纵向错缝排列，接缝≤0.8mm；弯头段螺旋式贴衬，避免接缝正对冲刷方向；关键部位加装龟甲网+陶瓷填充或螺柱焊接锚固，提升抗冲击性。
固化养护：室温固化24小时或加热固化（60℃×4h），提升胶层性能。
质量检测与验证
粘接强度测试：≥15 MPa（拉伸剪切）。
密封性检测：1.5倍工作压力水压试验，保压30分钟无渗漏。
厚度均匀性：超声波测厚，陶瓷层偏差≤±1mm。
外观质量：无气泡、无翘边、接缝密实。
CFD流场模拟（可选）：模拟灰渣流动，优化布局，降低涡流区速度≥30%。
包装与交付
防震包装：木箱+高密度泡沫固定，陶瓷边缘加装PVC护角，防止运输磕碰。
交付文件：包含陶瓷排布图（含接缝位置、锚固点）、安装维护手册（含拆卸、更换指引）、材质报告（Al₂O₃含量、密度、硬度、胶水检测报告）及质保书（正常使用下寿命≥5年，局部损坏可单片更换）。
四、技术优势
寿命提升8-15倍：某电厂除灰管道弯头，原碳钢件6个月磨穿，经陶瓷内衬后已连续运行7年，测厚磨损量<3mm。
抗高温、耐腐蚀：可选ZTA陶瓷或复合结构，耐温-40℃~900℃，耐pH 1~14酸碱腐蚀，适用于湿法脱硫、高氯灰渣环境。
模块化设计，维护便捷：局部陶瓷片损坏可单片更换（时间≤45分钟），无需整体更换，大幅减少停机损失。
流场优化，降低系统压损：通过仿形陶瓷导流设计，减少涡流和二次冲刷，系统阻力降低15%~20%。
全工况覆盖：适用于干灰、湿渣、高温烟气、高氯/高硫灰等多种复杂工况。
五、适用工况推荐
弯头外弧：推荐25mm厚陶瓷 + 螺旋贴衬 + 锚固（适用于电厂除灰、高炉喷煤）。
直管段：推荐18mm陶瓷片 + 错缝拼接（适用于气力输灰、水力排渣）。
三通/变径分流区：推荐20mm阶梯陶瓷 + 龟甲网填充（适用于冶金除尘、化工气化炉）。
高温烟道（>300℃）：推荐ZTA陶瓷 + 隔热层 + 机械固定（适用于垃圾焚烧、循环流化床）。
六、为什么选择我们？
多年专注耐磨陶瓷内衬，拥有丰富的灰渣输送系统防护经验，可根据客户工况出具定制化方案与施工图纸。
陶瓷贴衬紧密无缝，接缝错开流向，极大减少灰渣渗透与冲刷通道。
陶瓷错缝排列+锚固复合，结构牢固，不脱落、不鼓包。
自产自贴：赢驰自有陶瓷生产线与施工团队，质量稳定，成本可控。
焊接与粘接技术领先：焊缝饱满无气孔，承压高；胶水经第三方检测认证。
支持上门安装或来件加工，响应迅速，服务全国。24小时技术服务热线：15589356621（微信同号）
欢迎新老客户咨询灰渣输送管耐磨改造、旧管修复、新管预衬等业务！
山东赢驰陶瓷新材料有限公司
——让每一段灰渣输送管，都经得起时间的考验！
备注：我们可提供免费工况评估与方案设计，欢迎提供管道图纸、照片或实物样品进行来件加工报价。
