小口径：通常指公称直径 DN15–DN50，适配精细物料、小流量、高流速场景。
铸钢基体：采用精密铸钢（如 ZG230–450、ZG35CrMo）一体铸造成型，保证弯管整体强度与密封性。

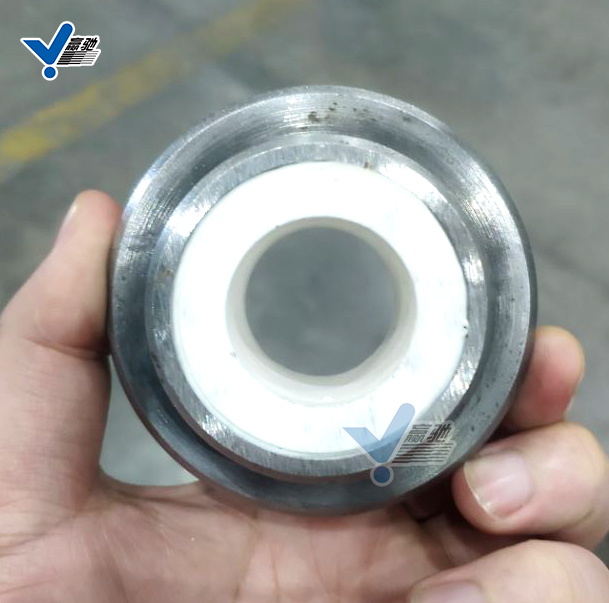

氧化铝陶瓷环衬套：内衬为高纯度 α-Al₂O₃（92%–99%） 陶瓷环，分段 / 整圈嵌入并与铸钢牢固复合，形成耐磨防腐屏障。
一体成型：陶瓷环与铸钢通过热装、过盈配合、高温胶结、燕尾互锁等工艺复合，无拼接缝、不脱落。
外层：铸钢承压层
材质：精密铸钢 / 合金钢（ZG230–450、ZG35CrMo、ZG40Cr）。
作用：提供机械强度、耐压、抗冲击、可焊接 / 法兰连接，适配管道系统安装。
特点：一体铸造成型，弯角精准（90°/45° 为主），壁厚均匀，无焊缝隐患。
中间：过渡 / 结合层
工艺：高温无机胶、燕尾槽互锁、热装过盈、金属钎焊（小口径常用胶结 + 互锁）。
作用：消除钢与陶瓷的热膨胀差，防止陶瓷开裂、脱落，保证钢瓷结合强度。
内层：氧化铝陶瓷环衬套
硬度：莫氏 9 级（HV1500–1800），是碳钢的 20 倍、锰钢的 10 倍。
耐磨：抗颗粒冲刷，寿命为普通铸钢弯管的5–20 倍。
耐蚀：耐强酸（除 HF）、强碱、盐溶液，不生锈、不结垢。
耐温：长期 **-50℃～700℃**，短期可达 1000℃。
流阻：内壁光滑，压降低、不挂料，输送效率提升 10%–30%。
材质：α-Al₂O₃（92%–99%），1700℃以上高温烧结，致密刚玉结构。
形态：整圈环 / 分段环、燕尾互锁型、卡槽自锁型，内壁光滑（Ra≤0.8μm）。
陶瓷环制备：高纯 Al₂O₃粉→成型→1700℃烧结→精密加工（公差 ±0.02mm）→燕尾 / 卡槽加工。
铸钢弯管成型：精密铸造→热处理→内壁精加工（适配陶瓷环外径）。
钢瓷复合：
胶结法：高温无机胶涂覆→陶瓷环嵌入→加热固化（200℃–300℃）。
互锁法：陶瓷环带燕尾 / 卡槽→铸钢内壁对应槽→热装过盈 + 胶结双重固定。
热装法：铸钢加热膨胀→陶瓷环冷装→冷却后过盈抱紧，结合强度≥50MPa。
成品检测：尺寸精度、结合强度、气密性、耐磨 / 耐蚀性能抽检。
| 性能 | 指标 | 说明 |
|---|---|---|
| 口径 | DN15–DN50 | 小口径精细场景 |
| 陶瓷纯度 | 92%/95% α-Al₂O₃ | 纯度越高耐磨越好 |
| 硬度 | 莫氏 9 级，HV1500–1800 | 仅次于金刚石 |
| 耐磨寿命 | 普通铸钢的 5–20 倍 | 煤粉 / 矿浆工况 3–8 年 |
| 耐温 | -50℃～700℃（长期） | 适配高温烟气 / 热灰 |
| 耐蚀 | 耐酸碱（除 HF / 浓碱） | 化工介质稳定 |
| 内壁粗糙度 | Ra≤0.8μm | 低流阻、不结垢 |
| 结合强度 | ≥50MPa | 不脱落、不开裂 |
| 耐压 | 1.6–10MPa | 按铸钢等级定制 |
耐磨：陶瓷环抵御颗粒冲刷，解决小口径弯管内侧易磨穿痛点。
防腐可靠：陶瓷不与介质反应，外部铸钢被保护，双重防腐。
流阻极低：光滑内壁减少压降，小流量高流速更节能。
一体可靠：无拼接、不脱落，小口径安装 / 维护更简便。
寿命倍增：综合寿命提升 5–10 倍，大幅降低更换 / 停机成本。
安装友好：外层铸钢可直接焊接 / 法兰连接，适配小口径管道系统。
电力：煤粉、飞灰、脱硫脱硝、除灰渣小口径管路。
矿山 / 冶金：矿浆、尾矿、精矿粉、除尘小口径弯管。
化工：催化剂、颗粒物料、酸碱浆液、精细化工输送。
建材 / 水泥：生料、熟料、矿粉、粉煤灰小口径管路。
环保：污泥、粉尘、脱硫液、垃圾焚烧飞灰输送。
医药 / 食品：高纯物料、颗粒介质（陶瓷无析出、洁净）。
| 类型 | 耐磨寿命 | 耐蚀 | 流阻 | 安装 | 综合成本 |
|---|---|---|---|---|---|
| 铸钢弯管 | 1 倍 | 差 | 高 | 易 | 低（短期） |
| 不锈钢弯管 | 2–3 倍 | 中 | 中 | 易 | 中 |
| 铸石弯管 | 3–5 倍 | 好 | 高 | 难（脆） | 中 |
| 陶瓷复合弯管 | 5–20 倍 | 优 | 低 | 易 | 低（长期） |
口径：DN15–DN50，按流量 / 流速选，优先整圈陶瓷环。
陶瓷纯度：高磨蚀选 95%，一般工况 92% 即可。
弯角：90°/45° 标准，小口径尽量用大曲率（R≥1.5D）减少冲刷。
连接：焊接 / 法兰，小口径优先焊接，保证密封性。
防护：避免剧烈撞击；高温工况选耐高温胶 / 金属结合工艺。
通过新型燃气窑炉与精密加工工艺的协同优化，赢驰陶瓷已实现C11级陶瓷环的稳定量产，为高端复合衬套的国产化提供了可靠技术路径，也为特种陶瓷在精密工业领域的拓展应用树立了新标杆，欢迎新老客户定制采购。
