15589356621 15589356621  |

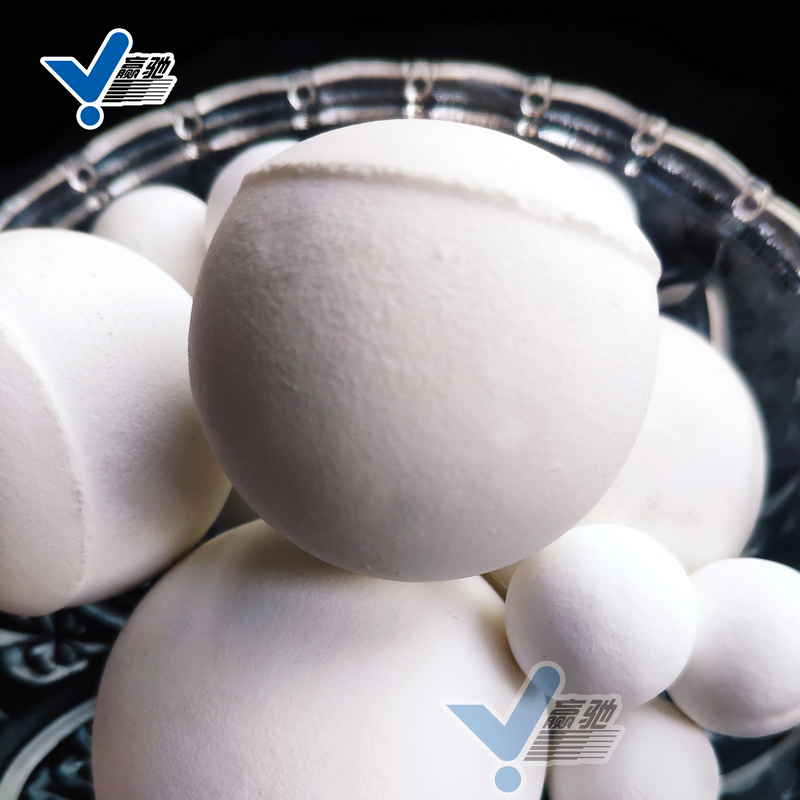

氧化铝研磨压制球（常称氧化铝陶瓷研磨球、压制陶瓷球），是化工、电子陶瓷、矿业、涂料、制药行业广泛使用的高性能研磨介质。产品以高纯氧化铝粉体为原料，依托等静压、模压等成型方式配合高温烧结制成，具备硬度高、耐磨强、耐酸碱、不易污染粉料等优势。
氧化铝研磨球分为滚制球、等静压制球两大成型品类，本文重点解析氧化铝压制研磨球。
生产流程：高纯氧化铝粉料装填至专用金属模具，压力机施加单向 / 双向高压（成型压力≥100MPa），依靠压力压实粉体，形成结构致密的球形生坯；生坯送入窑炉，经 1500～1700℃高温充分烧结，晶粒发育完整，最终获得高强度成品陶瓷球。
核心工艺要点： 成型压力直接决定球体体积密度与内部孔隙；模具精度影响球体圆度、尺寸公差；烧结温度把控晶粒生长状态，是控制磨耗、强度的关键环节。
内部结构致密体积密度≥3.6g/cm³，孔隙率低于 1%，粉体颗粒结合紧密，内部极少存在空洞缺陷。
机械性能突出莫氏硬度≥9，耐磨性能优异；高密度结构缓解局部应力集中，能够长期承受连续研磨工况。短板在于脆性相对偏大，抗冲击能力不及滚制陶瓷球，应当规避剧烈撞击工况。
量产成本特征前期模具投入较高，适合大批量持续生产；订单规模越大，单品综合成本越低。
精细超细研磨：电子陶瓷粉料、化工催化剂、磁性材料微米级超细磨；
低冲击研磨设备：搅拌球磨机、振动磨等工况；
高纯度物料加工：半导体原料、光学粉体等，严控杂质污染的生产线。
✅ 优势耐磨表现优异，使用寿命可达滚制氧化铝球的 2～3 倍，有效减少停机更换频次；模具成型，圆度好、尺寸统一；密度高，能量传递效率更高，研磨效率更佳。
⚠️ 局限性脆性较强，在高冲击球磨机内容易碎裂，产生细粉污染物料；前期模具投入高，小批量定制性价比偏低；受模具约束，常规可生产球径一般不小于 1mm。
对比滚制氧化铝球：密度更高、磨耗更低，但是韧性较差，采购成本更高；
对比氧化锆、氮化硅陶瓷球：价格优势明显，但抗冲击韧性不足；
对比钢制磨球：无铁离子析出，不会污染敏感物料，短板是密度远低于钢球。
选型建议：追求极致耐磨、设备冲击负荷低、物料纯度要求高，优先选用压制球；工况撞击剧烈，可选择滚制氧化铝球，结合物料、机型、长期运维成本综合判定。
| 性能指标 | 92 系列 | 95 系列 |
|---|---|---|
| 氧化铝含量（%） | 92 | 95 |
| 氧化铁（%） | ≤0.02 | ≤0.02 |
| 莫氏硬度 | 9 | 9 |
| 吸水率（%） | ≤0.01 | ≤0.01 |
| 体积密度（g/cm³） | ≥3.60 | ≥3.70 |
| 抗压强度（MPa） | ≥2000 | ≥2250 |
| 磨耗 (‰) | ≤0.10 | ≤0.05 |
| 外观颜色 | 白色 | 白色 |
原料选用山铝高纯氧化铝粉，原料纯度高、杂质少，从源头保障产品稳定性。 生产执行看板管理，全流程可控、生产记录可追溯；每批次产品抽样检测，过程检验 + 成品复检双重把控，各项性能指标稳定。 严格保障氧化铝达标含量，持续稳定控制产品磨耗指标；常备库存，货源充足，发货高效及时。
