针对该客户2.4×6.3m球磨机湿磨钾长石（进料≤10mm，出料60目）的工况，结合高铝球特性，建议采用以下装填方案：一、总装球量计算有效容积：球磨机有效容积≈筒体容积×35%≈π×(1.2m)²×6.3m×0.35≈9.3m³（注：湿磨需预留空间防止物料结块）填充率：高铝球密度（3.6g/cm³）约为钢球（7.8g/cm³）的46%，需提高填充率至45%-50%以补偿研磨效率。→ 总装球体积：9.3m³×48%≈4.5m³总质量：4.5m³×3600kg/m³≈16.2吨（钢球同容积约34吨，体现轻量化优势）二、级配方案设计规格(mm)单球体积(L)单球质量(kg)数量占比作用Φ900.38

除了常见的压制和滚制工艺，氧化铝研磨球的成型方法还包括以下几种，每种方法都有其适用场景和特点：1. 注浆成型原理：将氧化铝粉末与液体（如水或有机溶剂）混合制成浆料，倒入石膏模具中，利用石膏的吸水性使浆料凝固成型，再经脱模、干燥和烧结。特点：适合复杂形状或薄壁件，但研磨球需较高密度，注浆法孔隙率较难控制。表面光洁度较高，但收缩率大，尺寸精度较低。应用：多用于小尺寸或特殊形状研磨球，但效率较低，大规模生产不常见。2. 凝胶注模成型原理：在氧化铝浆料中加入单体和交联剂，注入橡胶模具后通过聚合反应形成凝胶，再烧结定型。特点：密度均匀，强度高，适合高精度球体。工艺复杂，成本高，多用于高附加值或特殊性能要

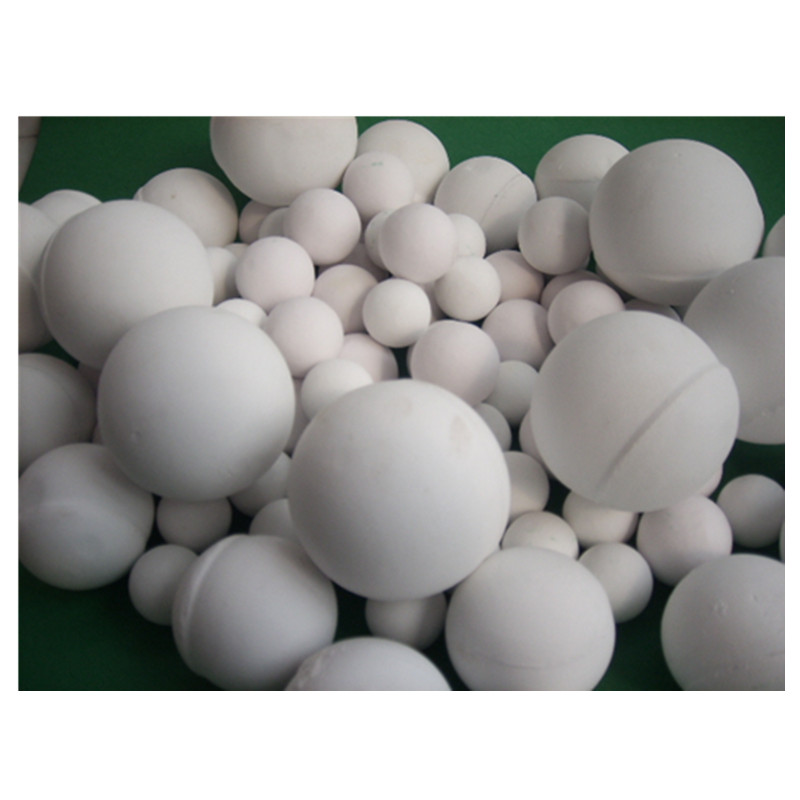

氧化铝研磨球指的是以氧化铝粉为原料，经过配料、研磨、制粉（制浆、制泥）、成型、干燥、烧成等工序制作而成的，主要作为研磨介质而被广泛使用的球石。因为氧化铝的含量在92%以上，因此又被称为高铝球。外观为白色球状，直径0.5-120mm不等。氧化铝研磨球有滚制和等静压制两种不同的成型工艺制作而成，本篇讲解氧化铝研磨滚制球。氧化铝研磨滚制球是一种通过滚动成型工艺制造的研磨介质，其特点、工艺及应用如下：1. 成型原理工艺过程：将氧化铝粉末与少量液体（如水或粘结剂）混合后，加入倾斜的旋转盘或滚筒中。在设备旋转过程中，粉末颗粒通过自身的滚动摩擦、碰撞逐渐粘合，最终形成球形。关键参数：滚筒转速：影响颗粒碰撞频

氧化铝研磨球指的是以氧化铝粉为原料，经过配料、研磨、制粉（制浆、制泥）、成型、干燥、烧成等工序制作而成的，主要作为研磨介质而被广泛使用的球石。因为氧化铝的含量在92%以上，因此又被称为高铝球。外观为白色球状，直径0.5-120mm不等。氧化铝研磨球有滚制和等静压制两种不同的成型工艺制作而成，本篇讲解氧化铝研磨压制球。氧化铝压制研磨球是通过高压成型工艺制造的研磨介质，其性能、工艺及应用特点如下：1. 成型原理工艺过程：将氧化铝粉末填入金属模具中，通过压力机施加单向或双向高压（通常≥100MPa），使粉末颗粒紧密排列，形成致密生坯。生坯经高温烧结（1500~1700℃）后，获得高结晶度和机械强度的
