水泥行业用陶瓷研磨球的质量标准需同时满足高强度、高耐磨、耐腐蚀及尺寸精度要求，具体标准体系如下：一、基础材料标准化学成分主成分：Al₂O₃≥92%（高铝瓷），或ZrO₂增韧复合陶瓷（高端场景）杂质控制：Fe₂O₃≤0.3%，TiO₂≤0.2%，避免金属杂质影响水泥品质烧结密度：≥3.6g/cm³（确保致密度）微观结构晶相组成：α-Al₂O₃占比＞95%，晶粒尺寸＜5μm（细晶强化）气孔率：＜0.5%（氦气置换法检测）二、物理性能标准力学性能指标标准值测试方法洛氏硬度(HRA)≥85GB/T 3041抗压强度≥1200MPa三点弯曲法（ISO 14704）抗弯强度≥350MPa四点弯曲法冲击韧性

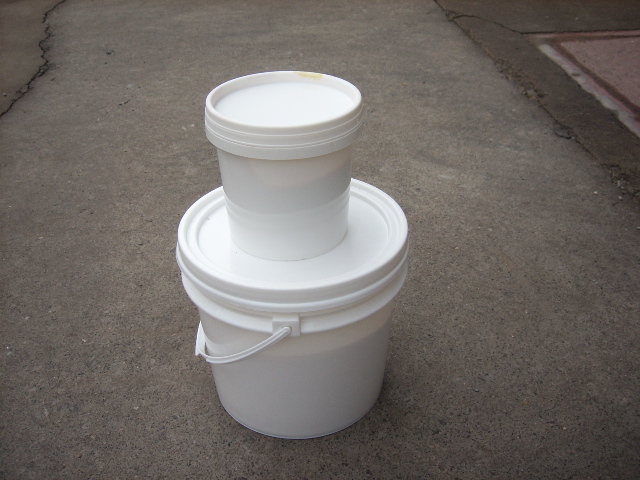

淄博赢驰陶瓷新材料有限公司生产的陶瓷AB胶是一种高性能的双组份陶瓷专用粘合剂，由A剂和B剂组成。这款AB胶专为陶瓷材料的粘合而设计，具有高强度、高耐候性，特别适用于电厂耐磨弯头、磨煤机及其他耐磨基材上的陶瓷片粘贴。成分陶瓷AB胶的主要成分包括耐热增韧树脂、增稠剂、固化剂以及辅助成分。耐热增韧树脂提供粘合层的基本强度和耐热性，确保粘合层能够长期保持稳定。固化剂是A剂和B剂中的某种成分，当两者按一定比例混合后，会引发化学反应，使粘合层迅速固化。辅助成分如增塑剂、稳定剂、颜料等，用于改善粘合层的加工性能和外观，使其更加美观和耐用。使用方法 清洁与准备：确保待粘合的陶瓷表面干燥、无油污或尘埃。对于

对于很多初次贴陶瓷的客户来说，胶水混合是个问题，今天小编就客户们经常遇到的问题做一下解答。

陶瓷研磨球在通用硅酸盐水泥生产中已经得到了广泛的应用，但是目前陶瓷研磨球的质量参差不齐，因此我们在选用时，一定要注意陶瓷研磨球的质量问题。1.优先选择等静压成型的微晶氧化铝陶瓷研磨球，密度≥3.6g/cm3，容重≥2.2t/m3，硬度（莫氏）≥8，冲击韧性≥1.3J/cm2（落球冲击疲劳试验按GB/T17445附录A的规定进行）。2.粉磨P·O42.5水泥，工业运行2000小时以上。（1）单仓碎球率≤0.8%；（2）每吨水泥单仓球耗≤20g。陶瓷研磨球应用技术提升，必须从“做好球”和“用好球”两个方面切入。陶瓷厂要确保生产出“质量合格、物美价廉”的陶瓷研磨球，而水泥厂则要加快“选好球、用好球”
