针对该客户2.4×6.3m球磨机湿磨钾长石（进料≤10mm，出料60目）的工况，结合高铝球特性，建议采用以下装填方案：一、总装球量计算有效容积：球磨机有效容积≈筒体容积×35%≈π×(1.2m)²×6.3m×0.35≈9.3m³（注：湿磨需预留空间防止物料结块）填充率：高铝球密度（3.6g/cm³）约为钢球（7.8g/cm³）的46%，需提高填充率至45%-50%以补偿研磨效率。→ 总装球体积：9.3m³×48%≈4.5m³总质量：4.5m³×3600kg/m³≈16.2吨（钢球同容积约34吨，体现轻量化优势）二、级配方案设计规格(mm)单球体积(L)单球质量(kg)数量占比作用Φ900.3

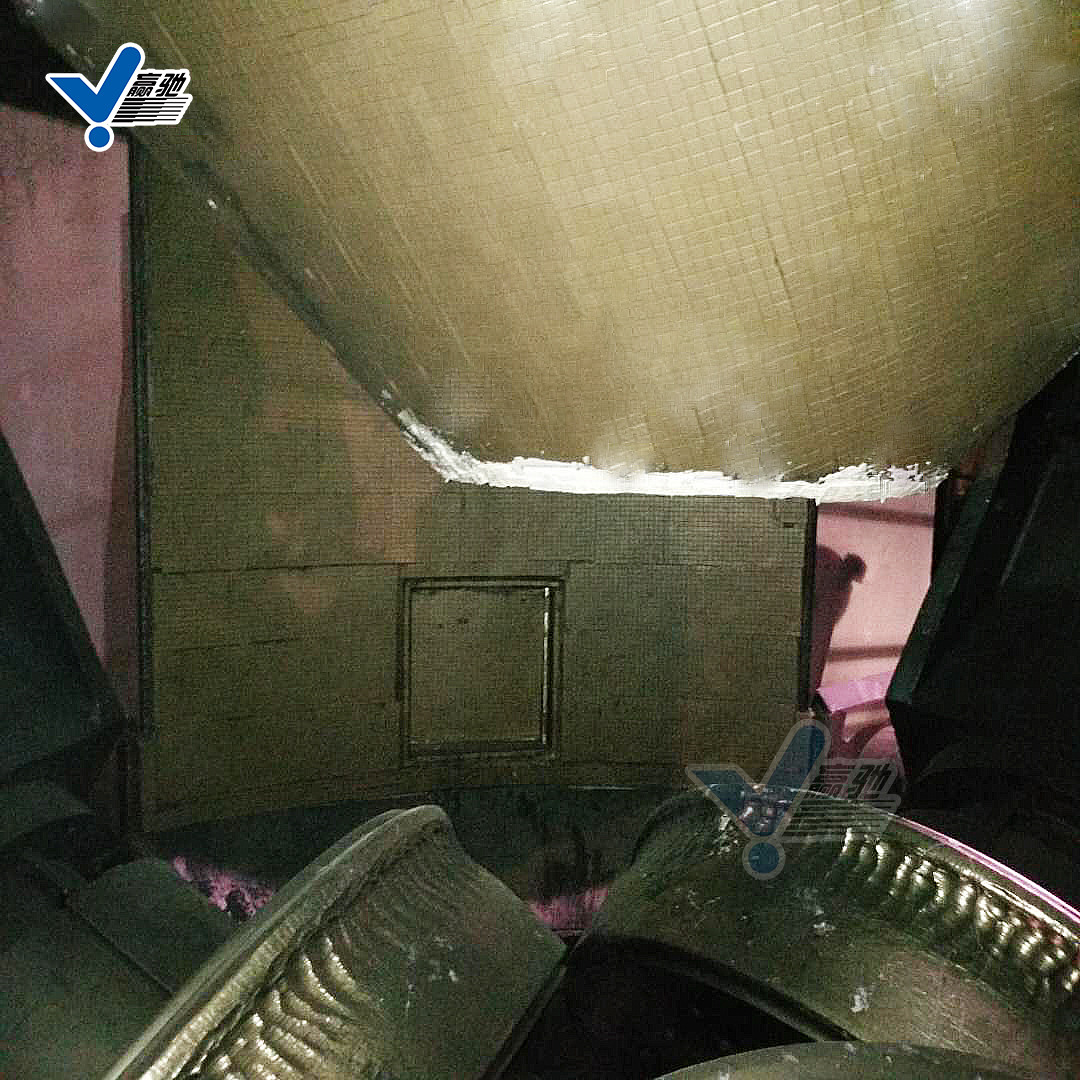

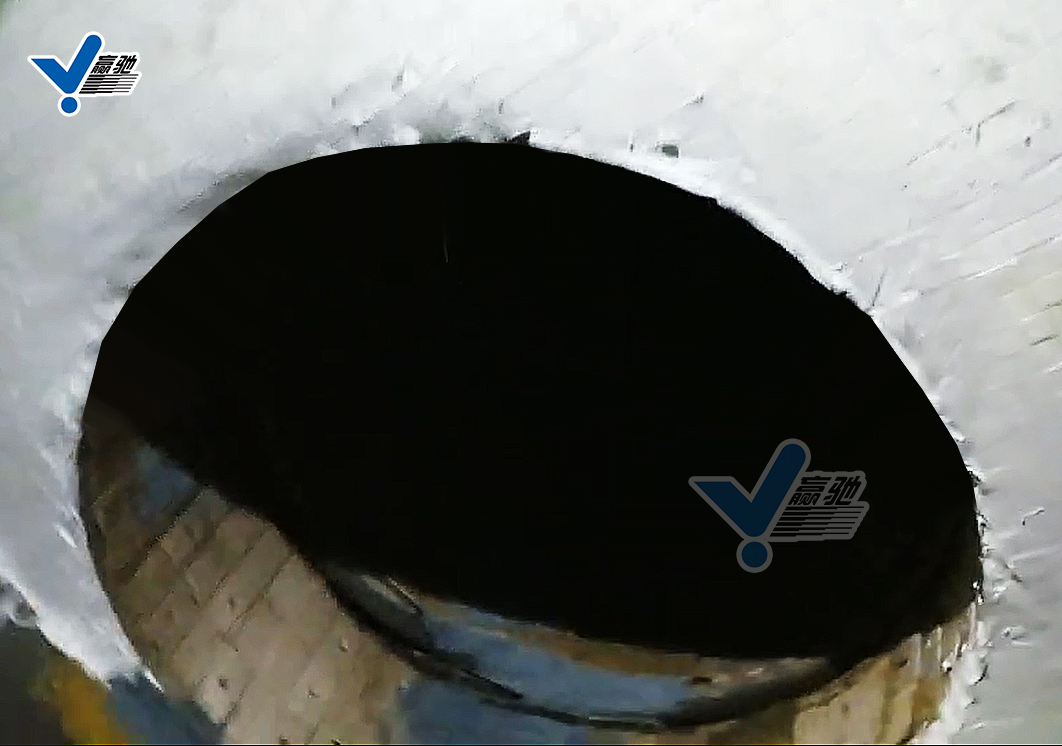

氧化铝耐磨陶瓷衬砖是一种以高纯度氧化铝（Al₂O₃）为主要原料，经高温烧结而成的高性能结构陶瓷制品，广泛用于工业设备内衬，以抵抗磨损、冲刷和腐蚀。一、基本特性项目典型参数氧化铝含量92%、95%、99%（常用92%和95%）密度3.6–3.9 g/cm³莫氏硬度≥9（仅次于金刚石）抗压强度800–1200 MPa抗弯强度250–400 MPa使用温度≤1600℃（短期），长期使用800–1000℃耐酸碱性耐大多数酸、碱、盐（不耐氢氟酸和热浓碱）二、结构形式与安装方式1. 常见形状矩形砖（如100×100×10 mm、150×150×20 mm）弧形砖（用于管道、旋风筒等曲面）楔形砖、

氧化铝陶瓷（Al₂O₃ Ceramic）作为一种重要的先进陶瓷材料，与金属、塑料、其他陶瓷等材料相比，具有一系列独特的综合优势。这些优势使其在众多高技术、高要求的领域中成为不可替代的选择。以下是氧化铝陶瓷与其他主要材料相比的核心优势：1. 与金属材料（如碳钢、不锈钢、高铬铸铁、高锰钢）相比性能氧化铝陶瓷金属材料氧化铝陶瓷的优势硬度莫氏硬度 9，HRA ≥ 85普通钢 HRC 50-60，高铬铸铁 HRC 60-65高，是高铬铸铁的2倍以上，耐磨性提升数十至数百倍。耐磨性佳（抗冲刷、磨粒磨损）一般至良好碾压性优势，使用寿命可延长5-10倍以上。耐腐蚀性优异（耐酸、碱、盐、氧化）有限

在研磨玻璃时，强烈推荐使用氧化铝耐磨陶瓷球，而非钢球。这是一个基于材料特性、研磨效果和最终产品要求的明确选择。以下是详细的对比分析，说明为何陶瓷球是更优解：核心结论：选择氧化铝陶瓷球原因：玻璃的主要成分是二氧化硅（SiO₂）和各种金属氧化物，研磨过程要求高硬度、高纯度、无金属污染。氧化铝陶瓷球完美契合这些要求，而钢球则存在根本性缺陷。详细对比分析对比维度氧化铝陶瓷球钢球硬度匹配优势显著• 氧化铝陶瓷硬度（HRA ≥ 88）远高于玻璃（莫氏硬度5-6）。• 能高效破碎和研磨玻璃颗粒，自身磨损极小。劣势明显• 钢球硬度（HRC 50-60）与玻璃接近甚至更低。• 研磨效率低，且自身磨损严重，形成“
