磷酸铁锂 & 三元正极气力输送管线陶瓷内衬改造

磷酸铁锂 & 三元正极气力输送管线陶瓷内衬改造

直击核心痛点

锂电正极粉料属于高硬度超细粉体，稀相输送风速可达 20~30m/s，弯头、三通、变径是冲刷重灾区。常规 304 不锈钢管道使用 3~6 个月内壁就会被磨出沟槽，管壁剥落铁、铬、镍磁性碎屑，一旦混入磷酸铁锂、三元原料，会造成电芯自放电、容量跳水、热失控风险，动辄整批次几十上百万原料直接报废。 金属管道内壁粗糙极易挂料积垢，切换不同配方型号时清理耗时久，新旧粉料交叉混料，次品率居高不下；管道磨穿后必须整条产线停机拆装更换，一条输送管线单次检修停工半天以上，产能订单严重延误，常年备件采购与人工维保成本居高不下。 衬胶、聚氨酯内衬耐冲刷能力差，还会被 NMP 有机溶剂腐蚀溶胀脱落，完全无法适配锂电长期连续生产工况。

氧化铝陶瓷内衬落地解决方案

采用95/92高纯氧化铝陶瓷马赛克贴片 + 模块化陶瓷环内衬两种方案按需选配：

1. 标准直管、弯头优先预制陶瓷环内衬，工厂一体成型分段环体，现场直接吊装拼接，接缝少内壁顺滑无台阶，施工工期缩短 60%；单段磨损损坏单独更换单节陶瓷环，不用拆解整根管道，停机维修时间压缩至 1 小时内。

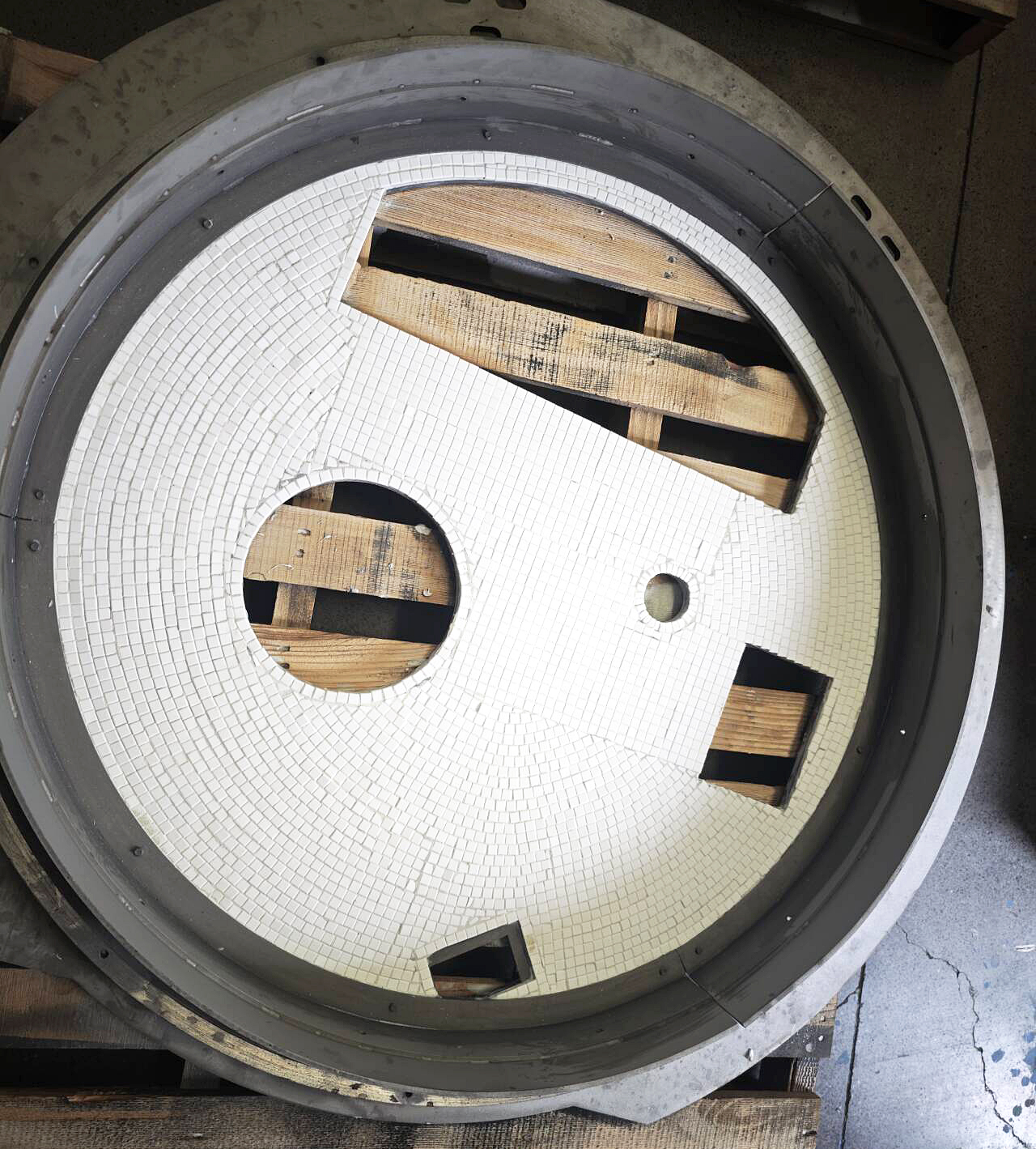

2. 非标异形大角度弯头、异形三通选用氧化铝马赛克瓷片错缝密铺，贴合曲面无空鼓缝隙，杜绝粉料钻进夹层掏空钢管母材。 基材经过专业喷砂粗化处理，搭配第三方检测高强度专用粘接胶，拉伸剪切强度 15Mpa、压剪剪切强度 22Mpa；烘干后高温热料输送工况可选用耐高温无机胶水，长期 250℃冷热交替不脱胶不开裂。 氧化铝化学性质惰性稳定，不与锂电粉体发生任何化学反应，无金属离子析出，磁性异物可稳定控制在 1ppm 以内，从根源杜绝物料污染报废问题。

改造后实际收益

管线整体使用寿命提升 8~12 倍，原本半年一换的弯头可稳定使用 4~5 年；非计划停机检修频次下降 85% 以上，原料报废损耗几乎清零。陶瓷内壁镜面光洁不粘料，批次换产吹扫即可完成清管，换产工时减少 70%，整条输送系统风机阻力降低，长期能耗节约明显。
