氧化铝陶瓷板脱落原因分析 从基面处理到胶水选型逐条排查

氧化铝陶瓷板脱落原因分析 从基面处理到胶水选型逐条排查

氧化铝陶瓷板贴上去没多久就掉，是防磨改造中最让人头疼的问题。材料钱花了，人工费付了，设备停机时间也搭进去了，结果几个月后陶瓷板一块块脱落，母材暴露出来磨损更快。很多人第1反应是陶瓷板质量不行，但实际排查下来，脱落原因往往跟陶瓷板本身没关系。这篇文章按施工流程逐条排查，帮你找到问题出在哪。

第1环节 基面处理

基面处理是决定粘接质量的根本。金属表面在轧制和使用过程中会形成氧化皮和锈层，这些物质与胶水的结合力远低于金属本体。如果基面处理只是简单打磨，氧化皮没有完全清除，胶水粘住的是氧化皮而不是钢板。运行一段时间后氧化皮从钢板上剥离，陶瓷板跟着一起脱落。

正确做法是喷砂处理到Sa2.5级标准，表面呈现均匀的灰白色金属本色，粗糙度达到Ra50到75微米。这个粗糙度让胶水能够渗透到金属表面的微观凹凸中，形成机械咬合。没有喷砂条件的现场，至少要用角磨机彻底打磨，然后用专用清洗剂清除油污和粉尘。

第二环节 胶水选型

陶瓷板本身耐温上千度，但粘接用的胶水有严格的温度上限。很多脱落案例的直接原因就是胶水耐温不够。普通环氧胶长期使用温度不超过150度。如果用在热风管道、高温烟道附近，胶层几个月就会碳化变脆，失去粘接强度。

150度以内可以用高性能环氧胶。150到250度必须用专用高温无机陶瓷胶。超过250度就不应该纯靠胶粘了，需要用焊接型陶瓷板，通过锥形焊接孔把陶瓷板机械固定在钢板上，胶水只起辅助密封作用。

另一个容易被忽视的是胶水的剪切强度。陶瓷板和钢板的热膨胀系数不同，设备运行中的温度变化会在胶层中产生剪切应力。如果胶水的剪切强度不够，反复的热循环会让胶层疲劳开裂。选用胶水时要关注剪切强度指标，一般要求不低于10兆帕。

第三环节 施工环境控制

胶水的固化需要合适的温度和湿度。环境温度低于5度时，环氧类胶水固化反应几乎停止，贴上去的陶瓷板几天都不干。环境温度高于40度时，胶水固化速度过快，操作时间大幅缩短，来不及摊铺就包裹气泡。

高温天气施工要特别注意。正午钢板暴晒后表面温度可能超过50度，胶水涂上去迅速固化，操作时间从正常的30分钟缩短到几分钟。建议避开高温时段，早晚施工，或者对钢板进行喷水降温后再涂胶。

施工环境的湿度同样重要。湿度超过80%时，胶水中的成分可能与水汽反应，影响固化效果。露天施工遇到雨天必须停止作业，已涂胶的部位要做好防雨措施。

第四环节 铺贴工艺

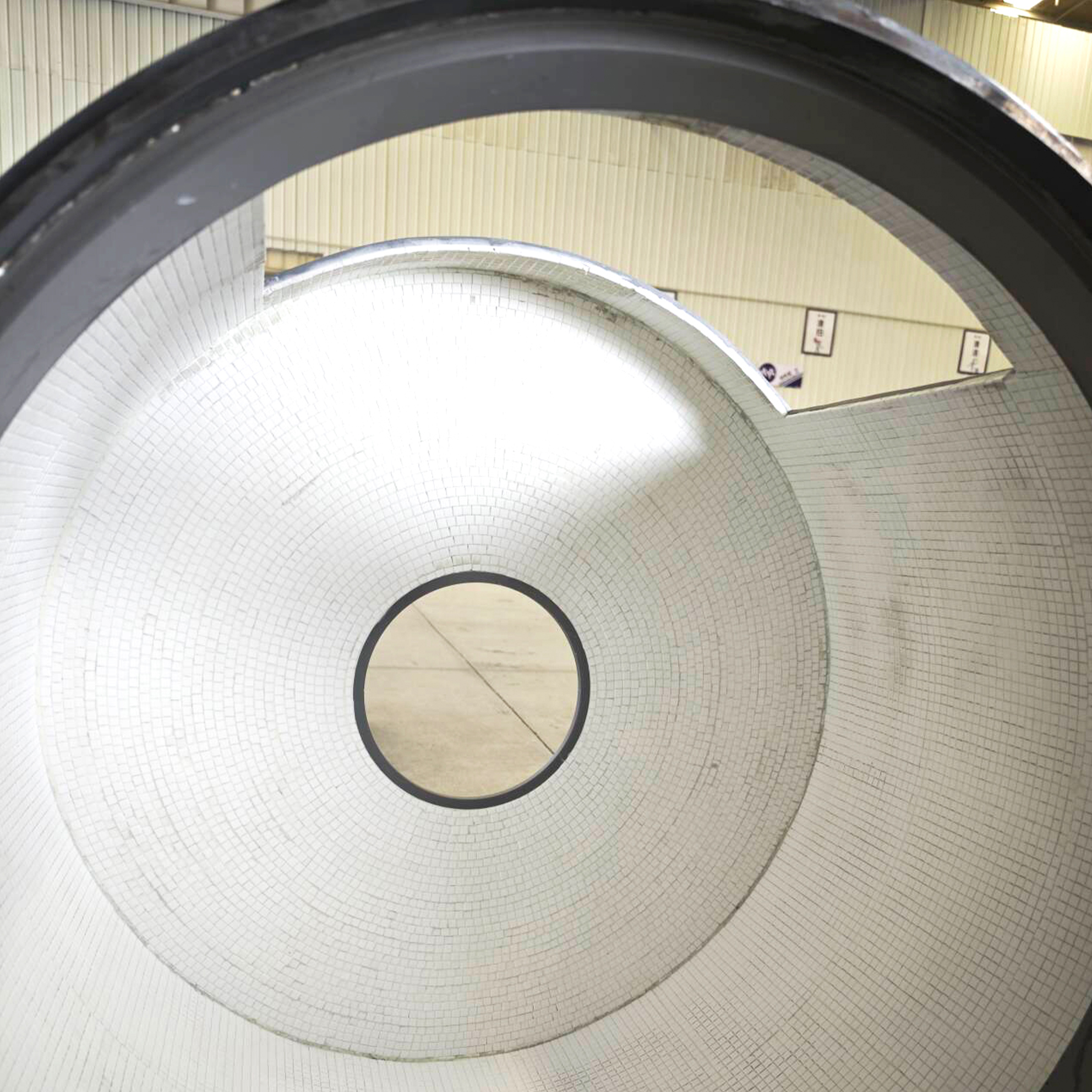

陶瓷板的铺贴方式也影响使用寿命。通缝对齐铺贴会让所有缝隙连成直线，形成贯通式磨损通道。物料冲刷时顺着通缝集中磨削，缝隙持续扩大，陶瓷板边缘受力不均，容易崩边开裂。

正确做法是错缝排列，相邻两排陶瓷板的缝隙错开至少三分之一的板宽。板与板之间的缝隙控制在2毫米以内，用专用填缝胶填充密实。

第五环节 固化与投用

陶瓷板粘贴完成后需要足够的固化时间。环氧胶在常温下完全固化需要24小时以上，低温环境下需要更长时间。有些施工方为了赶工期，贴完几小时就开机运行，胶水还没完全固化就承受物料冲刷和震动，粘接强度大打折扣。

固化期间还要避免设备震动。附近有大型设备运转产生的震动会通过钢结构传递过来，影响胶层的正常固化。有条件的情况下，固化期间应停止相邻设备的运行。
