25mm厚度设计的工程逻辑——为什么不是10mm也不是50mm

25mm厚度设计的工程逻辑——为什么不是10mm也不是50mm

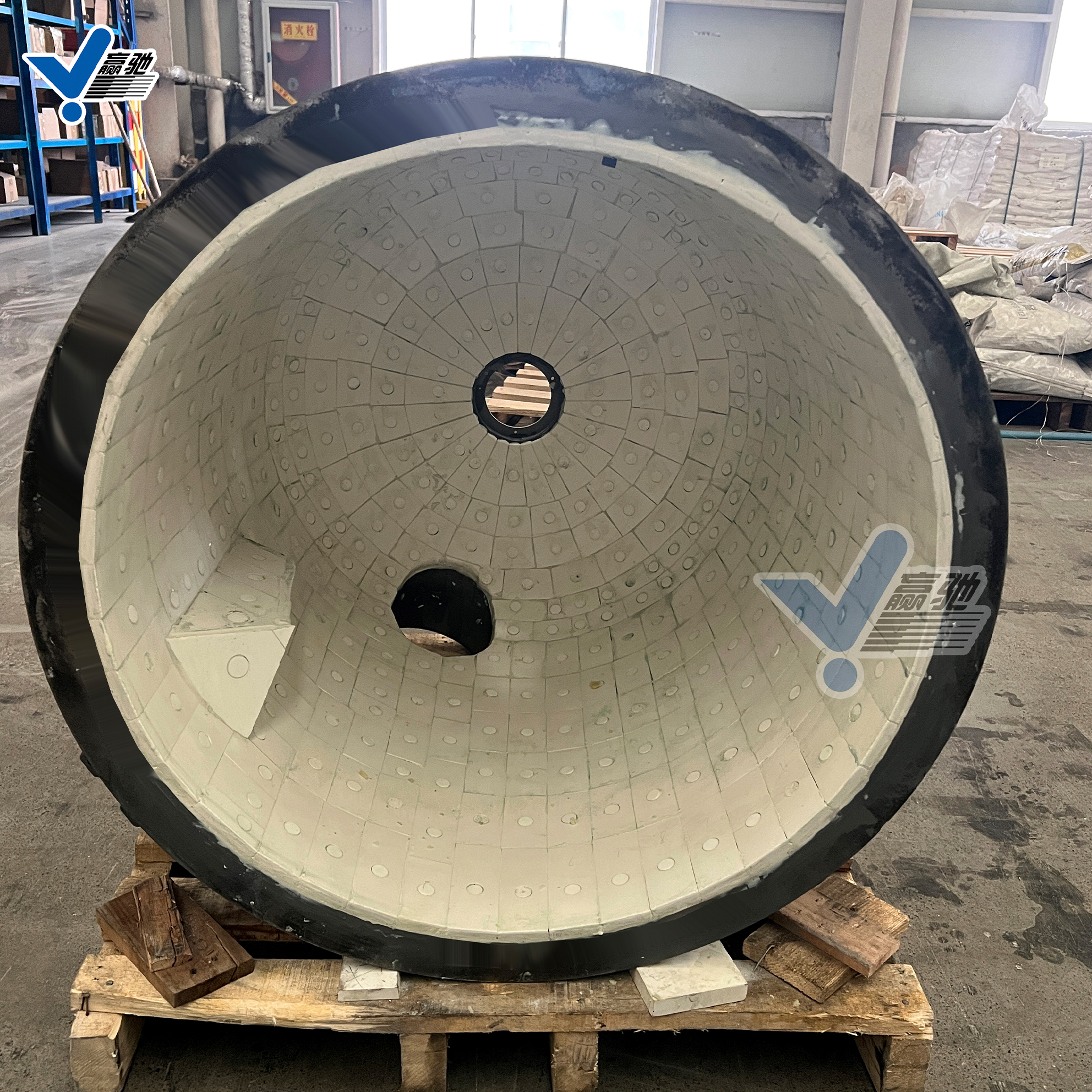

很多客户会问，陶瓷内衬板为什么偏偏选25mm这个厚度？10mm不是更轻更便宜吗？50mm不是更耐用吗？这个问题需要从工程实际出发来回答，不能简单地说越厚越好或者越薄越省。

先说10mm。10mm陶瓷板在常温、低流速、细颗粒工况下确实够用，比如除尘管道和收尘器内衬。但在水泥厂生料磨出口、选粉机回料管、窑尾管道这些位置，物料流速高、颗粒粗、温度波动大，10mm板的问题就暴露了。首先是抗冲击不足，大颗粒熟料以30米每秒的速度撞击，10mm板容易在弯头处产生崩边。崩边一旦发生，缺口处形成应力集中，裂纹会迅速扩展，整块板可能脱落。其次是安装难度，10mm板刚度不够，焊接或粘贴时容易变形翘曲，影响贴合度。贴合不好的地方形成空隙，物料中的细粉会钻入空隙反复冲刷，反而加速管道腐蚀。最重要的是寿命，10mm板年磨损量虽然也是0.1到0.2mm，但剩余厚度不足时安全余量太小，一旦局部磨穿就会迅速扩大，导致管道基体暴露。从安全角度考虑，10mm板在关键位置的可靠性不足。

再说50mm。50mm板当然更耐用，但重量大幅增加，每平方米达到180公斤，对管道支架和吊架的要求成倍提高。很多老厂管道支架设计时没有考虑这么大的附加载荷，直接使用50mm板存在结构安全隐患。同时，50mm板的烧结难度更大，内部密度均匀性更难保证，烧结变形风险高，成品率下降导致成本显著上升。在大多数水泥厂管道工况下，50mm的性能冗余过大，经济性不合理。除非是极端恶劣工况，比如物料流速超过40米每秒、颗粒直径超过50mm的特定位置，否则没有必要用50mm。

25mm是经过大量工程验证的平衡点。它提供了足够的抗冲击厚度余量，重量控制在每平方米90公斤左右，普通管道支架稍作加强即可承受。在耐磨寿命上，25mm板可以保证8到10年的使用周期，与水泥厂大修周期基本匹配。这个厚度既不过度设计，也不留短板，是综合性能、成本和施工便利性后的优解。

从另一个角度理解，25mm陶瓷板的设计逻辑类似于桥梁的 safety factor。工程上不会让材料工作在极限状态，而是留出足够的安全裕度。25mm板在使用十年后，剩余厚度仍有20mm以上，这个余量足以应对工况波动和意外冲击。而10mm板十年后可能只剩5mm甚至更薄，安全裕度不足。选择25mm，本质上是用合理的成本购买长期的安全保障。
