三通内衬耐磨陶瓷片，将高纯度氧化铝陶瓷（如92%、95% Al₂O₃）制成的陶瓷片，通过特殊工艺（粘接+机械固定）贴附在管道三通的内壁，形成一层坚硬、耐磨的保护层，从而延长三通管道的使用寿命。二、主要结构与形式陶瓷片形状：根据三通曲率和角度定制，常见为弧形、扇形或梯形小块拼接。小片设计可适应复杂曲面，避免应力集中导致脱落。厚度规格：陶瓷层厚度：6mm、8mm、10mm（常用）总厚度（含钢背板）：10~15mm复合结构类型：粘贴式：陶瓷片用高温结构胶粘在碳钢基板或管道内壁。焊接式（龟甲网填充型）：在钢背板上焊接龟甲网，再填充陶瓷片并用胶固化。整体陶瓷+钢外壳：三通整体采用陶瓷内衬预制件，外层为碳

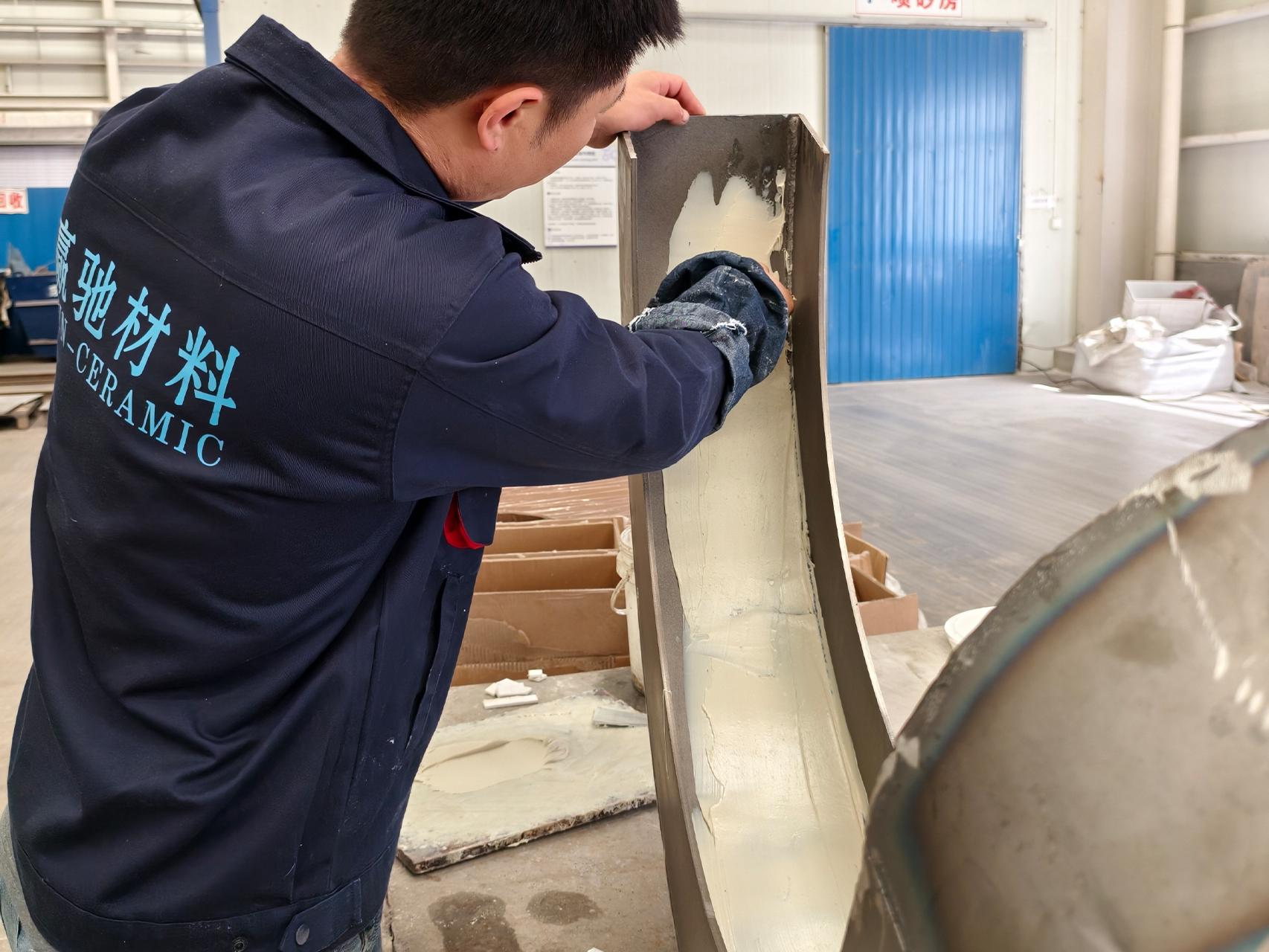

火电与煤炭行业中的氧化铝耐磨陶瓷应用随着冬季用电高峰和供暖需求激增，火电厂及煤炭输送系统进入全年最繁忙阶段。在此背景下，设备磨损问题尤为突出，而氧化铝耐磨陶瓷因其高硬度（莫氏硬度9级）、优异的耐腐蚀性和耐高温性能，成为保障设备稳定运行的关键材料。在火电行业中，氧化铝耐磨陶瓷主要应用于以下部位：输煤管道与弯头：燃煤在高速输送过程中对金属管道造成严重冲刷磨损。采用内衬氧化铝陶瓷片（厚度通常为5–10mm）可使管道寿命延长3–5倍。磨煤机滚筒与衬板：球磨机内部研磨介质与煤粉反复冲击，传统高锰钢衬板易磨损。改用95%以上纯度的氧化铝陶瓷衬板后，不仅耐磨性提升，还能减少停机维护频次。风机叶轮与旋风分离器

水泥与矿山行业中的耐磨陶瓷解决方案年末是水泥生产和矿石开采的冲刺阶段，设备连续高负荷运转导致磨损加剧。氧化铝耐磨陶瓷凭借其卓越的耐磨性与化学惰性，广泛应用于水泥厂和矿山企业的关键磨损部位。在水泥行业，典型应用场景包括：选粉机导流叶片与锥体：高速旋转的气流夹带水泥颗粒，对金属部件造成严重冲蚀。采用整体氧化铝陶瓷叶片或局部贴片，可有效抵抗磨损。料斗、溜槽与下料口：生料、熟料在重力作用下对设备内壁产生持续摩擦。内衬10–20mm厚氧化铝陶瓷板后，使用寿命从数月延长至2年以上。球磨机研磨介质：氧化铝陶瓷球（Al₂O₃含量≥92%）替代钢球用于细磨工序，不仅减少铁质污染，还降低能耗约15%。在矿山领域，

烧结工艺是制备氧化铝陶瓷（Al₂O₃）过程中最关键的技术环节之一，直接决定了其致密度、微观结构、力学性能、电学性能及服役寿命。合理的烧结制度可使陶瓷接近理论密度（～3.98 g/cm³），而工艺不当则会导致气孔、裂纹、晶粒异常长大等缺陷，严重削弱性能。以下是烧结工艺对氧化铝陶瓷的主要影响：一、对致密度与气孔率的影响烧结温度：温度是影响致密化的首要因素。在1500℃以下，扩散速率低，颗粒间结合弱，气孔难以排除，相对密度通常<90%；升高至1600–1750℃（常压烧结），原子扩散增强，气孔收缩或闭合，相对密度可达95%–99.5%；超过1800℃可能导致晶粒过度生长，反而阻碍致密化。保温时间：适
